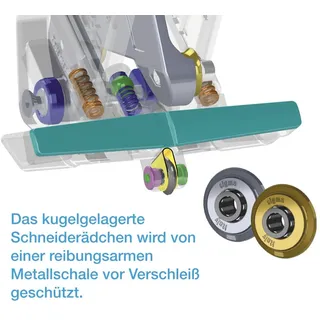

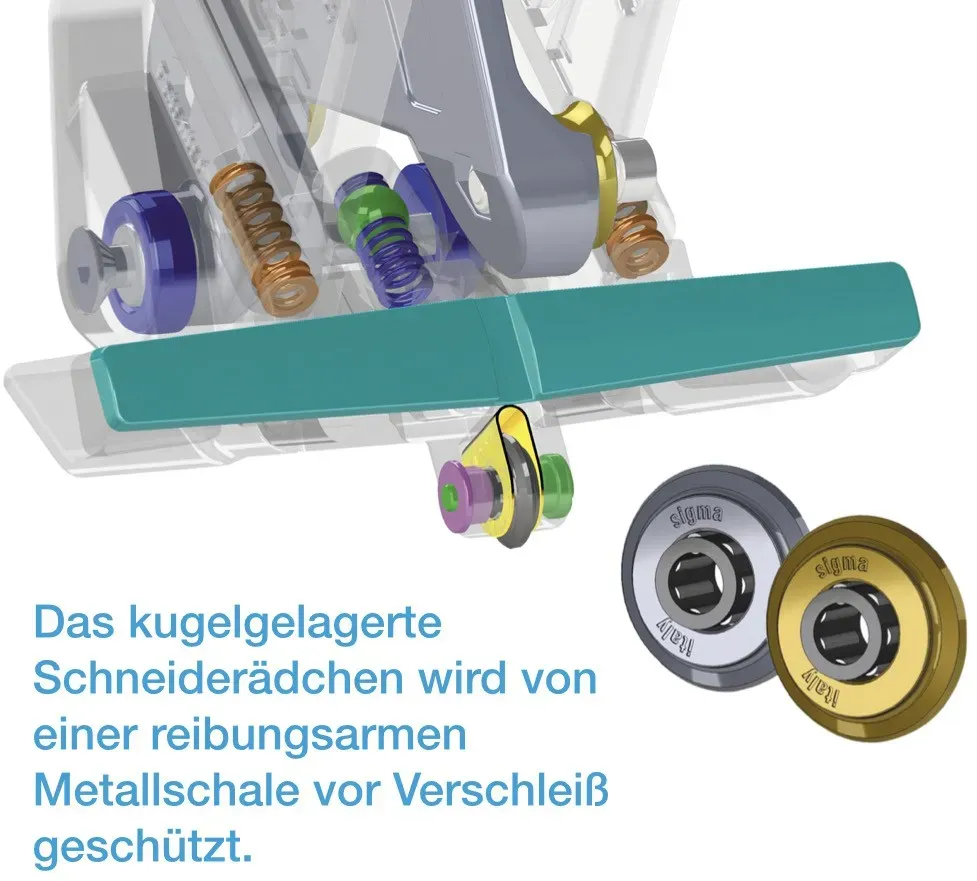

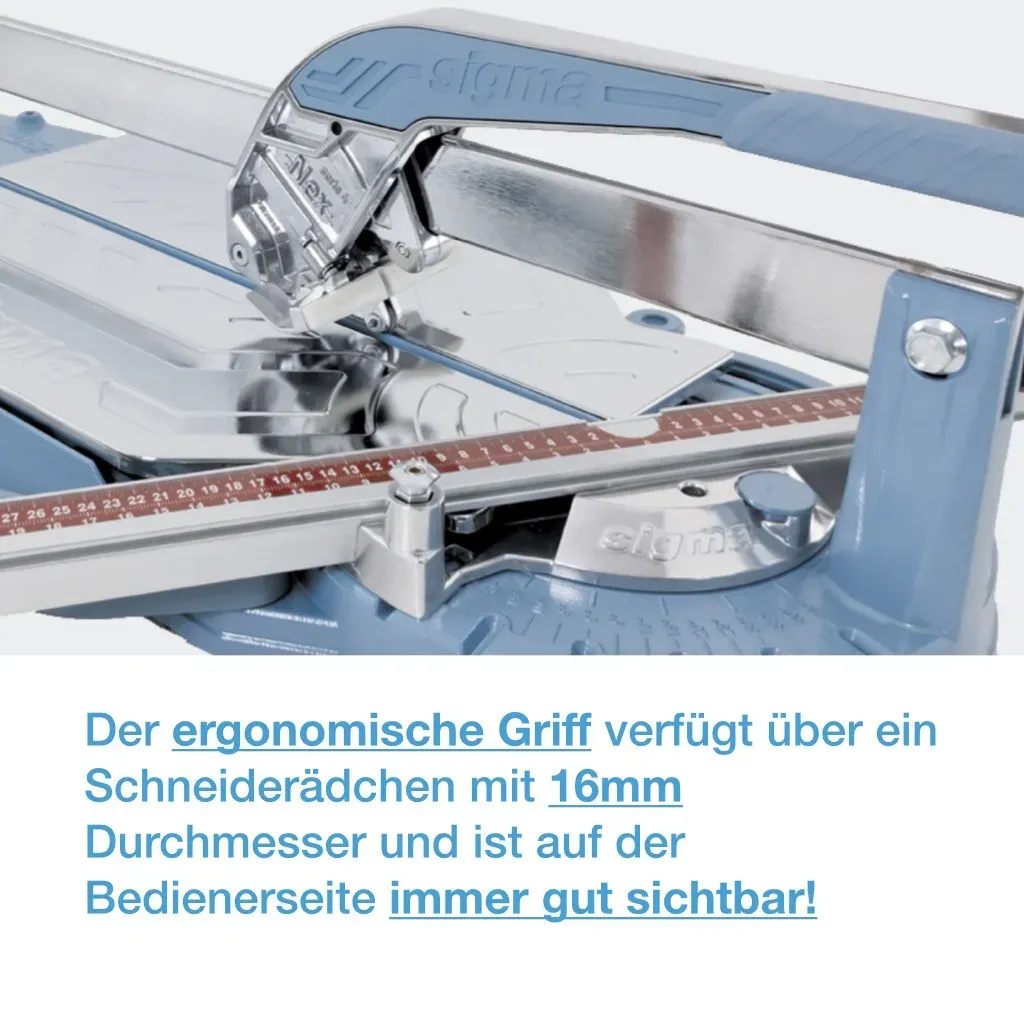

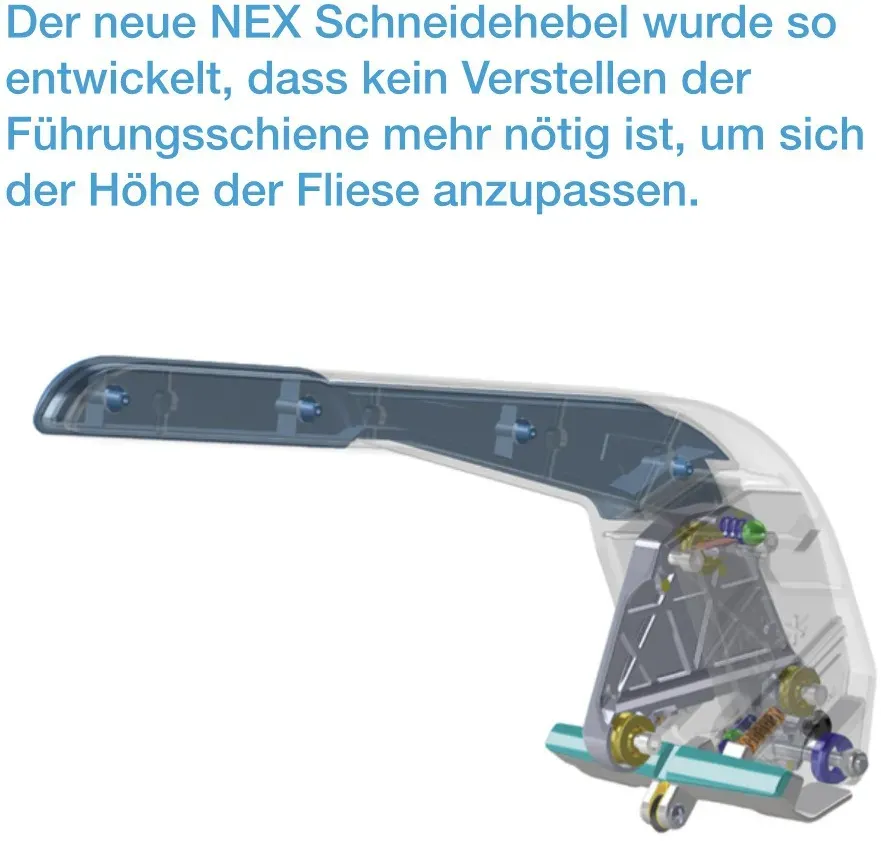

Griff "NEX" Ergonomisch geformter Griff, speziell für Druckgravur. Das Gravurrad mit 16 mm Durchmesser ist immer gut sichtbar auf der Bedienerseite und verfügt über eine doppelte Federung für die gedämpfte Gravur von strukturierten Fliesen Das Gravierrad dreht sich auf Rollenlager, seitlich angetrieben durch eine reibungsfreie Metallschale, die in ein CNC-gefrästes Gehäuse eingesetzt ist, um Reibung und seitlichen Verschleiß zu vermeiden Rollen mit einem Durchmesser von 16 mm mit Innenlager für maximale Gleitfähigkeit beim Gravieren, auch in der Ausführung TIN erhältlich

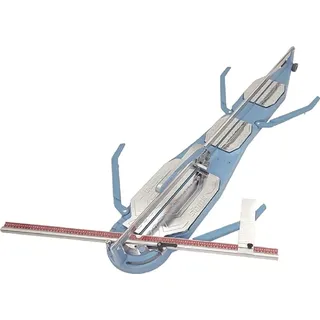

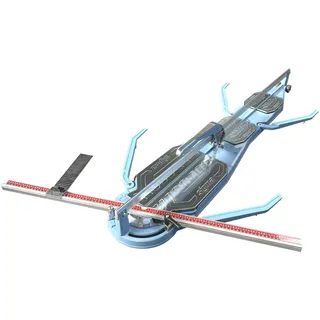

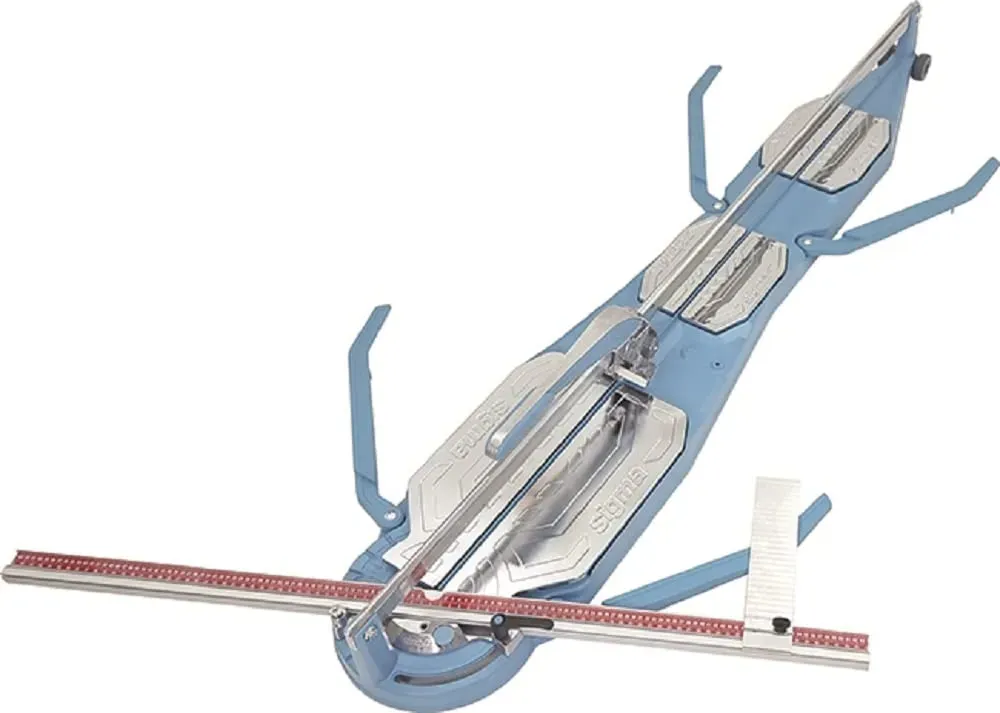

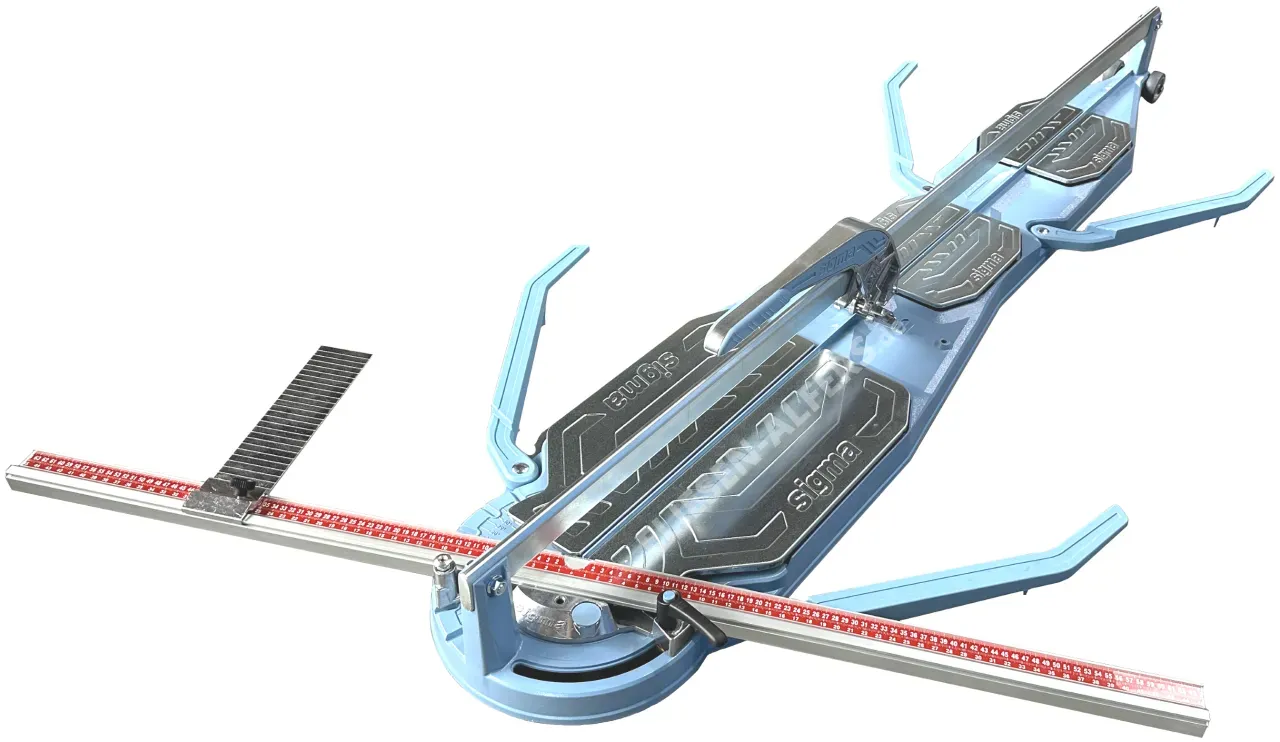

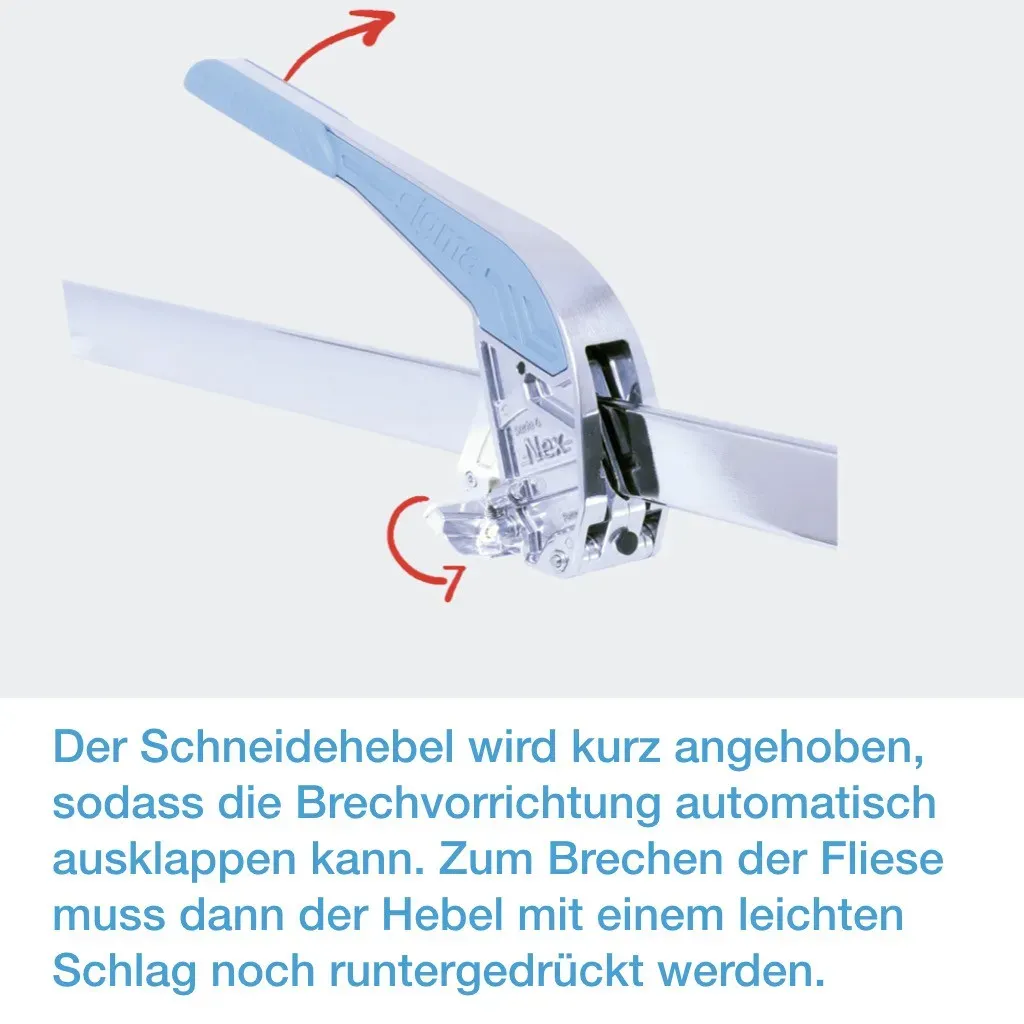

Sigma 4FN NEX Fliesenschneider 155 cm Schnittlänge Extra große Schnittkapazität, hohe Brechkraft und präzise Führung: Der Sigma 4FN NEX Fliesenschneider verbindet 155 cm Schnittlänge mit dem leistungsstarken Schubritzsystem der Sigma Serie 4. Das kugelgelagerte 16-mm-Schneidrad, eine maximale Brechkraft von 1.200 kg und die stabile Konstruktion ermöglichen kontrollierte Schnitte bei besonders langen keramischen Fliesen und Feinsteinzeug. 155 cm max. Schnittlänge 109,6 × 109,6 cm max. Diagonalmaß bis 19 mm Materialstärke 1.200 kg Brechkraft Sigma 4FN NEX: Profi-Fliesenschneider für besonders große Formate Der Sigma 4FN NEX Fliesenschneider ist das längste Modell der Sigma Serie 4 NEX. Mit einer Schnittlänge von 155 cm ist er für besonders lange Fliesen und großformatige keramische Platten ausgelegt. Das NEX-System arbeitet mit einem Schubritzverfahren, bei dem der ergonomisch geformte Schneidhebel zum Anritzen nach vorn geschoben wird. Das Schneidrad bleibt während der Ritzbewegung von der Bedienseite aus sichtbar. Nach dem Anritzen wird der Griff angehoben. Dabei dreht sich der Brechfuß automatisch in die benötigte Position, sodass die Fliese kontrolliert entlang der erzeugten Ritzlinie gebrochen werden kann. Eine manuelle Höhenanpassung der Führung an unterschiedliche Fliesenstärken ist beim NEX-System nicht erforderlich. Mit einem maximalen Diagonalmaß von 109,6 × 109,6 cm deckt der Sigma 4FN NEX auch große quadratische Fliesenformate ab. Kurz gesagt Großformatige Fliese sicher ausrichten, NEX-Griff gleichmäßig nach vorn schieben, Griff anheben und die angeritzte Fliese kontrolliert brechen. Die Vorteile des Sigma 4FN NEX ✓ NEX-Schubritzsystem Zum Anritzen wird der Schneidhebel kontrolliert nach vorn geschoben. ✓ 1.200 kg Brechkraft Leistungsstarke Brechvorrichtung für anspruchsvolle Fliesen. ✓ Sichtbares 16-mm-Rad Kugelgelagert, doppelt gefedert und durch eine Metallschale geschützt. ✓ Keine Höhenanpassung Das NEX-System passt sich unterschiedlichen Fliesenstärken an. ✓ Präzise Kugellagerführung Drei zweireihige Kugellager unterstützen eine dauerhaft genaue Bewegung. ✓ 155 cm Schnittlänge Ausgelegt für besonders lange Fliesen und große keramische Platten. NEX-Schneidhebel für kraftvolles Anritzen Das NEX-System wurde für eine tiefe und kontrollierte Ritzbewegung mit geringem Kraftaufwand entwickelt. Besonders bei rauen, strukturierten, dicken oder großformatigen Fliesen unterstützt das Schubritzverfahren eine gleichmäßige Führung des Schneidrades. Das kugelgelagerte Schneidrad besitzt einen Durchmesser von 16 mm und ist von der Bedienseite aus sichtbar. Seine doppelte Federung unterstützt eine gedämpfte Ritzbewegung auf strukturierten Oberflächen. Eine reibungsarme Metallschale schützt das Schneidrad vor seitlichem Verschleiß. Der Gleitschlitten wird über drei zweireihige Kugellager geführt. Ein automatisches System hält den Schneidhebel angehoben und erleichtert dadurch das Einlegen der Fliese. Beim Anheben des Griffes dreht sich der 120 mm breite Brechfuß automatisch in die Brechposition. Großformatige Fliesen in drei Schritten schneiden 01 Fliese sicher ausrichten Fliese vollständig auflegen und das gewünschte Schnittmaß am schwenkbaren Messwinkel einstellen. 02 Oberfläche durchgehend anritzen Den NEX-Griff mit gleichmäßigem Druck nach vorn über die gesamte Fliesenlänge schieben. 03 Fliese kontrolliert brechen Griff anheben, Brechfuß positionieren und die Fliese entlang der durchgehenden Ritzlinie brechen. Für welche Fliesen eignet sich der Sigma 4FN NEX? Mit seiner außergewöhnlich großen Schnittkapazität eignet sich der Sigma 4FN NEX unter anderem für: gerade Schnitte bis 155 cm, Diagonalschnitte bis 109,6 × 109,6 cm, besonders lange keramische Wand- und Bodenfliesen, Feinsteinzeug innerhalb der angegebenen Materialstärke, lange Längs-, Winkel- und Serienschnitte, professionelle Baustellen und anspruchsvolle Großformatprojekte. Hinweis zur Materialeignung Das Schneidergebnis hängt neben der Materialstärke auch von Härte, Oberflächenstruktur, innerer Spannung und Beschaffenheit der Fliese ab. Bei unbekannten oder besonders anspruchsvollen Materialien empfiehlt sich ein Probeschnitt. Die Angabe von 19 mm bezeichnet die maximal brechbare Materialstärke des Gerätes. Optionale Erweiterungen für den Sigma 4FN NEX Der Sigma 4FN NEX kann mit verschiedenen Zubehörteilen an unterschiedliche Schneidaufgaben angepasst werden. Die folgenden Erweiterungen sind separat erhältlich und nicht im serienmäßigen Lieferumfang enthalten. Schnittlinienanzeige 022V Beleuchtet die vorgesehene Ritz- und Schnittlinie. Benötigt zwei separat erhältliche AA-Batterien. Magnetische Mosaikmatte 64B2 Rutschhemmende Magnetmatte für das kontrollierte Schneiden von Mosaik. Verlängerung 17A 50 cm lange Verlängerung für den Messwinkel, rechts oder links montierbar. Vorderer Messwinkel 90E5 Messhilfe für parallele Schnitte la
