GOK Herd Anschluss-Set Pro

Andere

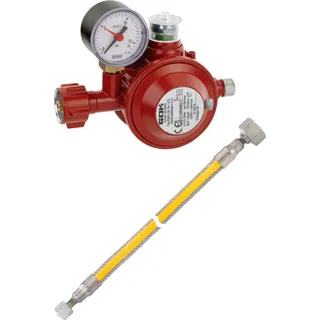

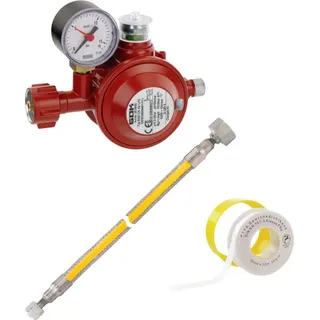

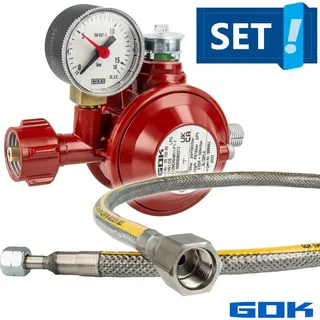

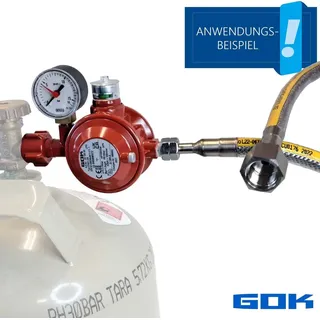

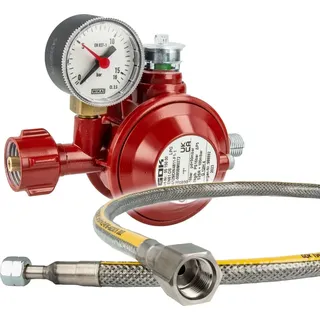

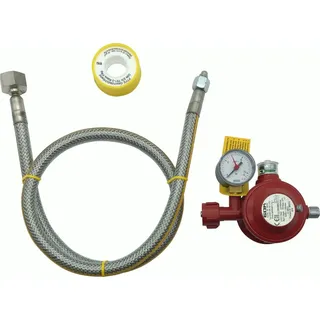

GOK Herd Anschluss Set ProBeschreibung:Set zum Anschluss eines Haushaltsgerätes, z. B. Herd, Gyros-Grill oder französischem Plancha an die Gasflasche. In Inneräumen dürfen für gewöhnlich nur Schläuche bis maximal 40 cm Länge verwendet werden. Der Rest der Leitung wird dann über ein Rohr realisiert. Mit diesem Set können Sie Ihr Gerät direkt an den Wellschlauch anschließen. Eine Schlauchbruchsicherung ist bei diesem Schlauch auch im Gewerbe nicht notwendig. Ebenso entfällt bei diesem Wellschlauch im Gewerbe die Austauschpflicht nach 8 Jahren (im Privatbereich nach 10 Jahren).Der Halbzollabgang am Gerät wird mit dem beiliegenden Teflonband eingedichtet. Der Schlauch wird dann aufgeschraubt. Das andere Schlauchende wird an den Druckminderer aufgeschraubt. Reglerseitig ist der 1/4'' Schlauchanschluss konisch dichtend und muss nicht zusätzlich eingedichtet werden. Beide Schlauchenden werden dann mit einem Maulschlüssel angezogen. Der Druckminderer wird handfest auf die Propanflasche angebracht. Bitte verwenden Sie in keinem Fall eine Rohrzange, da diese die Anschlüsse beschädigen kann.Wir empfehlen in jedem Fall, nach der Installation eine Dichtigkeitsprüfung durchzuführen.Maximal zulässiger Druck: PS 16 bar Beschreibung Gasdruckminderer:integrierter Überdrucksicherheitseinrichtung S2SR (ÜDS)integrierte thermische Absperreinrichtung und Kontrollmanometer. (Das Manometer kann werkseitig nicht immer ganz gerade angebracht werden, was jedoch keinen Mangel darstellt)Thermische Absperreinrichtung zur selbsttätigen Absperrung des Gasdurchflusses bei Temperaturanstieg auf über 100° C Kontrollmanometer zur Dichtheitsprüfung der AnlageZulassung: EG-Baumusterprüfung nach DGR und GGR Technische Daten Niederdruckregler:Nenndruck: 50 bzw. 30 mbar Anschluss: 1/4' lksGasdurchfluss: max. 1,5 kg/hHinweis: Druckminderer mit einer Rändelmutter benötigen keine zusätzliche Dichtung. Flaschenseitig dichtet die integrierte Wulst beim Anschließen an das Flaschenventil ab. Schlauchseitig ist der Anschluss konisch dichtend. Beschreibung Teflonband:1 Rolle Abdichtband 12 mm x 12 m x 0,1 mmBeschreibung Edelstahl Wellschlauchleitung:gemäß TRF dürfen Gasgeräte mit einer Edelstahl-Wellschlauchleitung bis 2000 mm Länge direkt mit dem Druckregler verbunden werdenEdelstahl-Wellschlauchleitungen müssen nicht wiederkehrend ausgetauscht werden, da sie keiner Alterung unterliegenTechnische Daten:Längen:1000mm1500mm2000mmAnschluss A: 1/4 Zoll Links Überwurfmutter (G 1/4 LH-ÜM)Anschluss B: Innengewinde Halbzoll rechts (IG Rp 1/2) Lieferumfang:Niederdruckregler Typ EN61-DSWellschlauchleitung Typ MWS G 1/4 LH-ÜM x IG Rp 1/2 (x 1000,1500 oder 2000mm)Teflonband GOK Herd Anschluss-Set BASIC mit Niederdruckregler Typ EN61-DS - 50 mbarSet zum Anschluss eines Haushaltsgerätes, z. B. Herd an die GasflascheNiederdruckregler zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des GasgerätesÜberdruck-Sicherheitseinrichtung S2SR (ÜDS) zur Absicherung der Verbrauchsgeräte vor unzulässig hohem DruckSichtanzeige (grün/rot) mit optischem Signal (rot) bei Ausgangsdrücken über 80 mbarthermischer Absperreinrichtung "T" (TAE)ManometerAnschluss Regler: Eingang KLF* x Ausgang Außengewinde IG Rp 1/2 ZollEdelstahl-Wellschlauchleitung Typ MWS, PS 1 bar, G 1/4 LH-ÜM x IG Rp 1/2 x 1000 mm, DN12Ausführung mit Kombinationsanschluss zum wahlweisen Anschluss an 5, 11 bzw. 33 kg Gasflaschenfür Aussenanlagen einsetzbarAbgang: geradeMaximal zulässiger Druck: PS 16 barDurchfluss: 1,5kg/hBetriebsdruck: 50 mbar*KLF: Kleinflaschenanschluss für Handanzug, ÜM W 21,8 x 1/4"-LHGemäß TRF dürfen Gasgeräte mit einer Edelstahl-Wellschlauchleitung bis 2000 mm Länge direkt mit dem Druckregler verbunden werden Edelstahl-Wellschlauchleitungen müssen nicht wiederkehrend ausgetauscht werden, da sie keiner Alterung unterliegen
