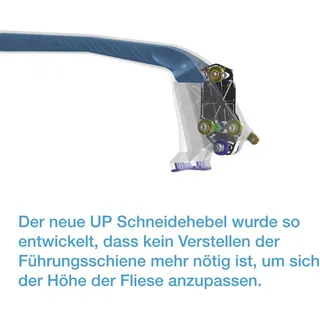

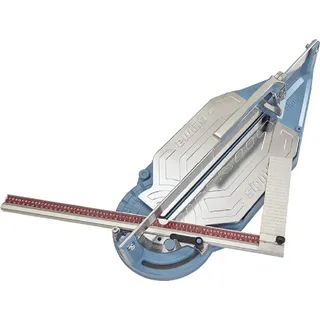

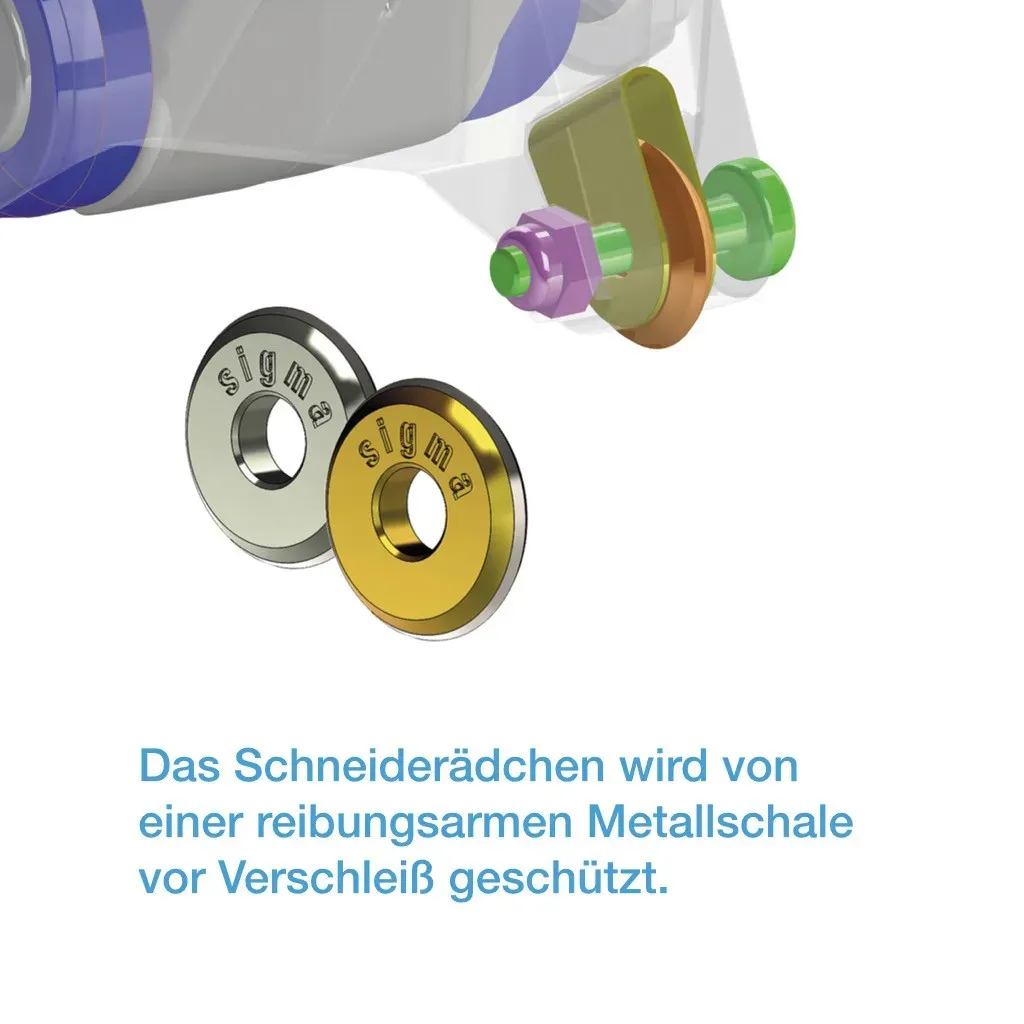

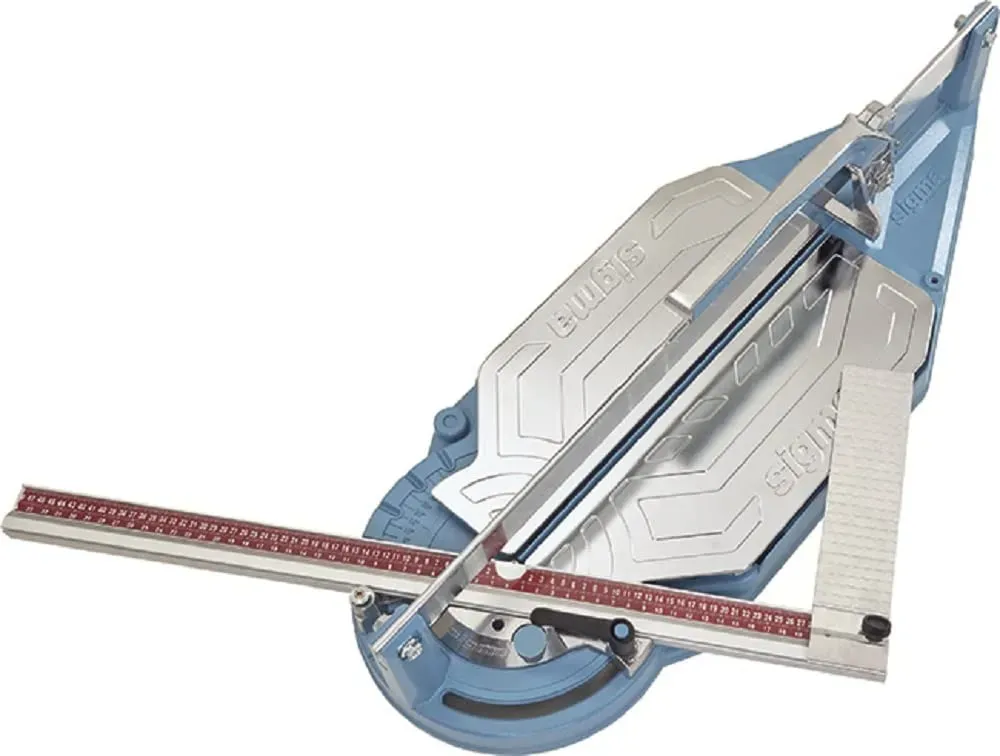

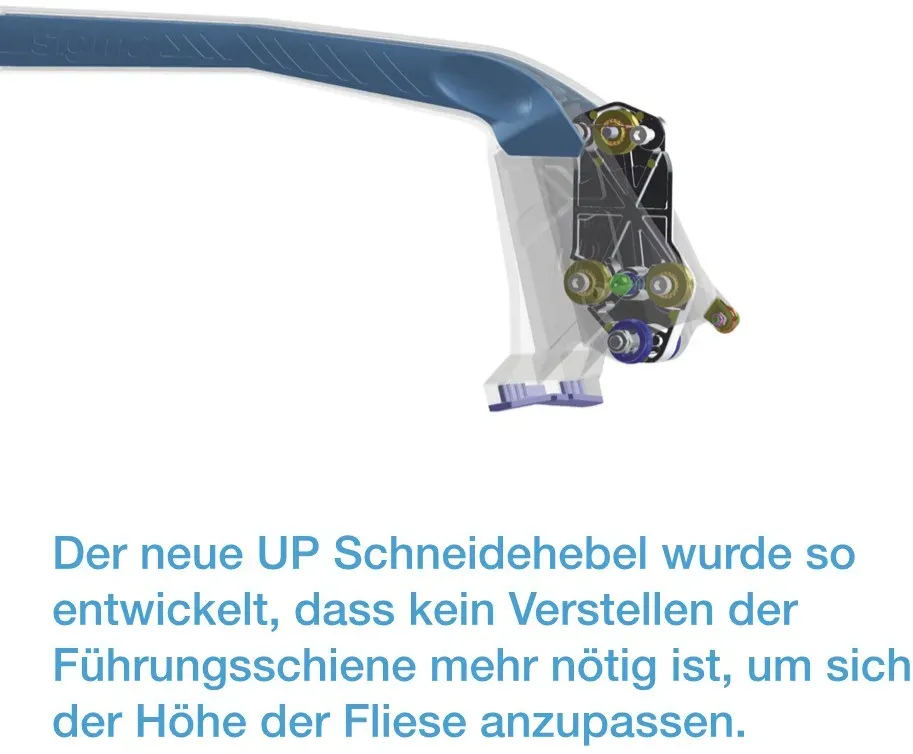

Schnell, präzise und komfortabel im Zug: Der Sigma 4BU UP Fliesenschneider kombiniert 70 cm Schnittlänge mit dem ergonomischen UP-Zugritzsystem der Sigma Serie 4. Das gut sichtbare 12-mm-Schneidrad, der vollständig kugelgelagerte Schlitten und die stabile Konstruktion ermöglichen kontrollierte Schnitte bei keramischen Fliesen und Feinsteinzeug. 70 cm max. Schnittlänge 49,5 × 49,5 cm max. Diagonalschnitt bis 17 mm Materialstärke 1.050 kg max. Brechkraft Sigma 4BU UP: Profi-Fliesenschneider mit Zugritzsystem Der Sigma 4BU UP Fliesenschneider gehört zur neu entwickelten Serie 4 des italienischen Herstellers Sigma. Sein ergonomischer UP-Schneidhebel arbeitet nach dem bewährten Zugritzprinzip: Der Hebel wird über die Fliesenoberfläche zum Anwender gezogen. Das Schneidrad besitzt einen Durchmesser von 12 mm und bleibt während des Ritzvorgangs auf der Bedienerseite gut sichtbar. Der CNC-gefräste Schneidradhalter und eine reibungsarme Metallummantelung reduzieren Reibung und seitlichen Verschleiß am Schneidrad. Mit 70 cm gerader Schnittlänge und einem Diagonalmaß von 49,5 × 49,5 cm deckt der Sigma 4BU UP viele gebräuchliche Wand- und Bodenfliesenformate ab. Die vom Hersteller angegebene Materialstärke reicht bis 17 mm. Kurz gesagt: Der Sigma 4BU UP verbindet 70 cm Schnittlänge mit einem ergonomischen Zugritzsystem, einem gut sichtbaren 12-mm-Schneidrad und der präzisen Kugellagerführung der Sigma Serie 4. Die Vorteile des Sigma 4BU UP ✓ UP-Zugritzsystem Schnelles und kontrolliertes Anritzen durch Ziehen. ✓ Sichtbares Schneidrad Das 12-mm-Schneidrad bleibt beim Ritzen im Blick. ✓ Kugelgelagerter Schlitten Drei Doppelreihen-Kugellager unterstützen die Präzision. ✓ Keine Höhenanpassung Keine separate Einstellung auf die Fliesenstärke nötig. ✓ Flexibler Winkelanschlag Beidseitig von −45° über 0° bis +45° schwenkbar. ✓ Gefederte Metallauflagen Unterstützen die Fliese beim kontrollierten Brechen. Ergonomischer UP-Schneidhebel zum Ziehen Beim UP-System wird der Schneidhebel zum Anwender gezogen. Der ergonomisch geformte Griff und das sichtbare Schneidrad unterstützen eine kontrollierte Führung entlang der vorgesehenen Schnittlinie. Der Griff ist mit zwei Axialkugellagern am Schlitten befestigt. Drei Doppelreihen-Kugellager führen den Schlitten auf der Führungsschiene. Ein automatischer Stahlkompensator gleicht das Führungsspiel aus. Ein automatisches System hält den Griff angehoben und erleichtert dadurch das Einlegen der Fliese. Für den Brechvorgang steht ein 100 mm breiter Brechfuß mit austauschbarem Schutz zur Verfügung. Fliesen in drei Schritten schneiden 01 Fliese ausrichten Schnittmaß oder Winkel einstellen und die Fliese am Anschlag positionieren. 02 Oberfläche anritzen Den UP-Hebel entsprechend der Bedienungsanleitung gleichmäßig zum Anwender ziehen. 03 Fliese brechen Brechfuß positionieren und die Fliese entlang der Ritzlinie kontrolliert trennen. Für welche Fliesen eignet sich der Sigma 4BU UP? Sigma führt die Serie 4 als professionelles Schneidsystem für keramische Fliesen und Feinsteinzeug. Der 4BU UP ist für Materialstärken bis 17 mm und gerade Schnitte bis 70 cm ausgelegt. Gerade Schnitte bis 70 cm Diagonalschnitte bis 49,5 × 49,5 cm Fliesen mit einer Materialstärke bis 17 mm Keramische Wand- und Bodenfliesen Feinsteinzeug Gerade, diagonale und wiederkehrende Schnitte Hinweis zur Materialeignung: Das Schneidergebnis hängt neben der Materialstärke auch von Härte, Oberflächenstruktur und Beschaffenheit der Fliese ab. Bei unbekannten oder besonders anspruchsvollen Materialien empfiehlt sich ein Probeschnitt. Optionale Erweiterungen für den Sigma 4BU UP Der Sigma 4BU UP kann mit verschiedenen Zubehörteilen für zusätzliche Schneidaufgaben und eine größere Auflagefläche erweitert werden. Die folgenden Erweiterungen sind separat erhältlich und nicht im Standardlieferumfang enthalten. Schnittlinienindikator / Laser-Kit Sigma Art. 022V Macht die vorgesehene Schnittlinie auf der Fliesenoberfläche sichtbar. Kompatibel mit der gesamten Sigma Serie 4. Magnetische Mosaikmatte Sigma Art. 64B2 Rutschhemmende Magnetmatte im Format 337 × 486 mm für Mosaikschnitte. Messwinkelverlängerung Sigma Art. 17A 500 mm lange Verlängerung, die rechts oder links am schwenkbaren Messwinkel befestigt werden kann. Vorderer Winkelanschlag Sigma Art. 90E5 Vordere Maßskala von 410 über 0 bis 410 mm. Besonders praktisch für lange und schmale parallele Zuschnitte. Linke Auflagenverbreiterung Sigma Art. 483 Erweitert die Auflagefläche auf der linken Seite des Fliesenschneiders. Rechte Auflagenverbreiterung Sigma Art. 484 Erweitert die Auflagefläche auf der rechten Seite des Fliesenschneiders. Schneidrad aus Stahl Sigma Art. 14U Komplettes Ersatzschneidrad mit 12 mm Durchmesser für den UP-Schneidhebel.

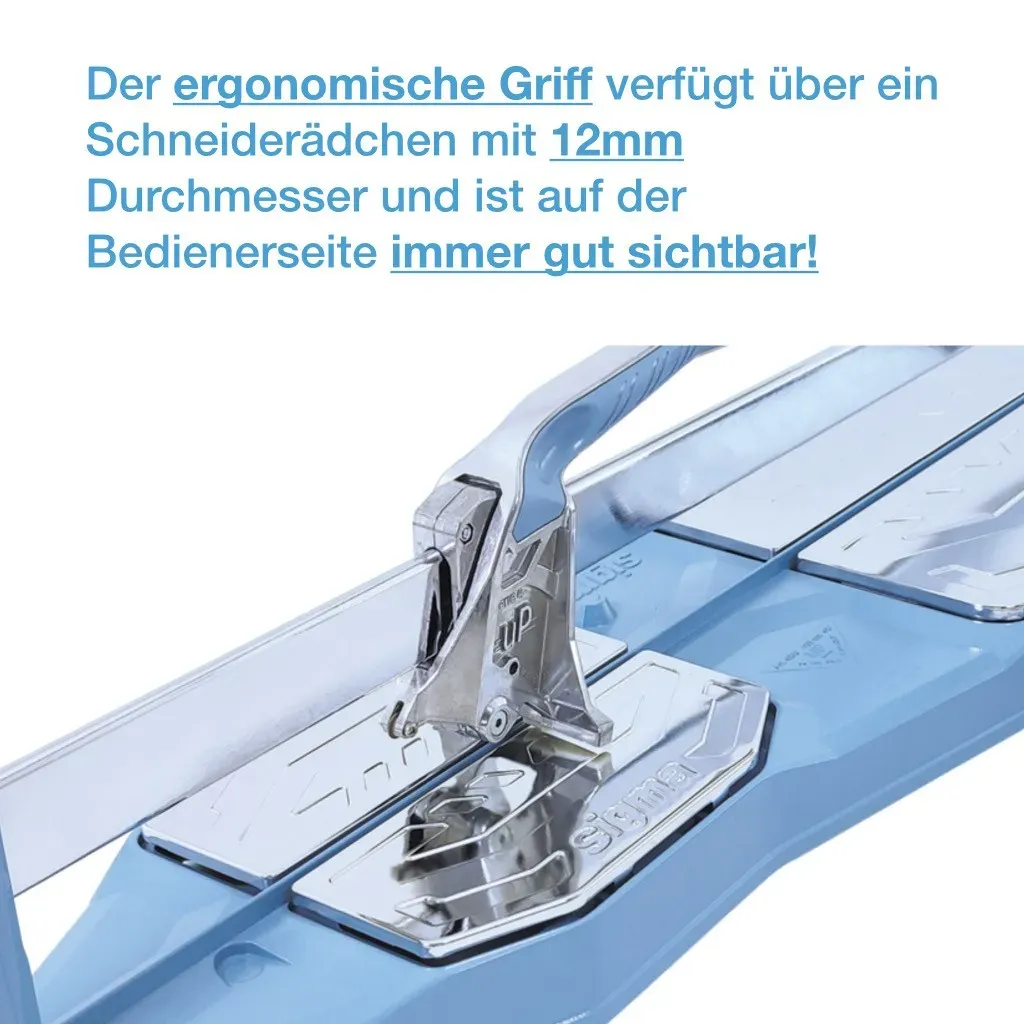

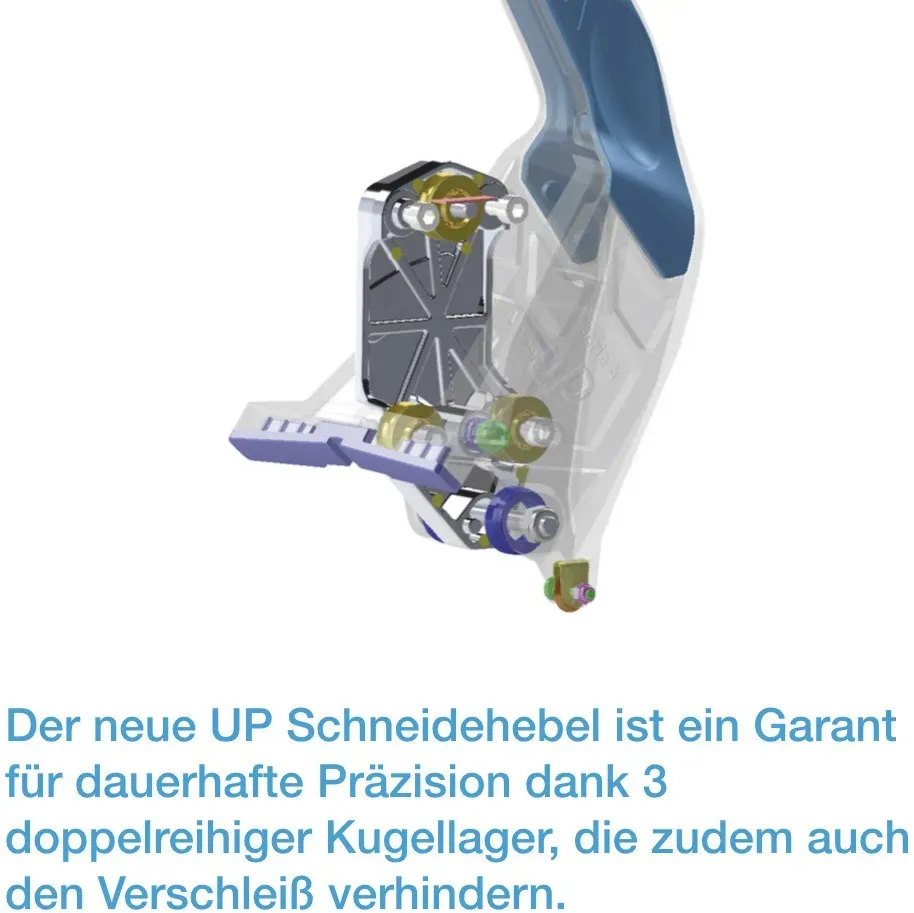

Griff "UP" Ergonomisch geformter Griff, speziell für Zuggravuren Das Gravurrad Durchmesser 12 mm ist immer auf der Bedienerseite sichtbar CNC gefräster Radhalter und Anti-Reibungs-Metallschale zur Vermeidung von Reibung und seitlichem Verschleiß des Gravierrads Der Laufwagen ist verschleißfrei, dank 3 Kugellagern mit doppelter Kugelkrone, die Präzision im Laufe der Zeit und ohne Wartung gewährleisten
