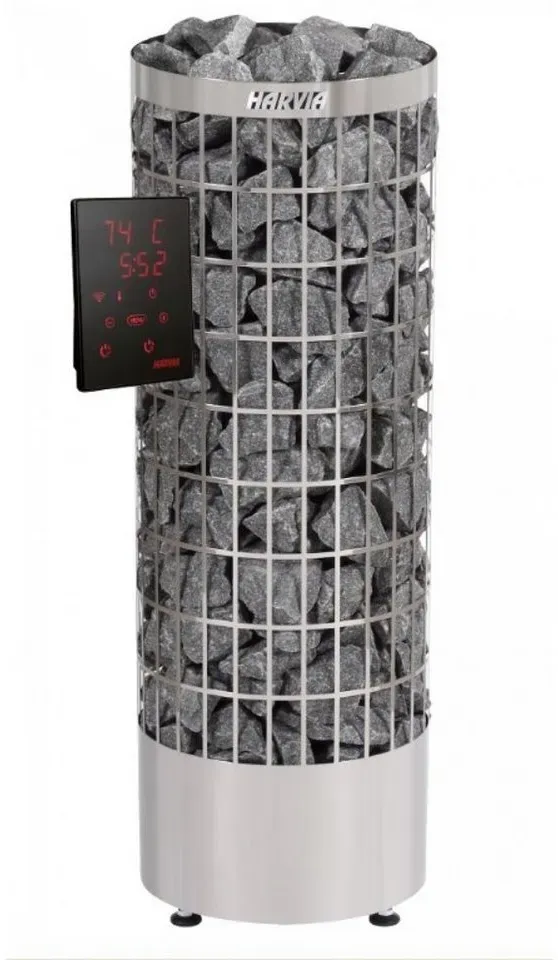

Harvia CILINDRO XW Saunaofen silver steel mit integrierter Steuerung XENIO Wifi Bedienteil
Der Saunaofen CILINDRO XW von Harvia verbindet ein schlankes, zylindrisches Design mit unterschiedlichen Leistungsstufen, sodass er sich für private Saunakabinen mittlerer Größe eignet. Das offen gestaltete Gittergehäuse des Cilindro-Modells ermöglicht eine schnelle Wärmeabgabe und eine intensive Aufgusswirkung. Die Steinkammer kann je nach Ausführung eine beträchtliche Menge Saunasteine aufnehmen, was die Dampfentwicklung und Wärmespeicherung unterstützt.
Integrierte Steuerung – Harvia XW Konzept
Das XW-Konzept bedeutet, dass die Leistungselektronik bzw. das Steuergerät direkt im Saunaofen installiert ist und nicht als separates Schaltschrank-Modul außen montiert werden muss. Steuerung und Nutzeroberfläche erfolgen über das Harvia Xenio-Bedienfeld (Xenio WiFi), das per beleuchteter Touch-Tasten komfortabel bedient wird. Dadurch lässt sich die Installation optisch dezent halten und ein zentraler Bedienpunkt schaffen. Die Xenio-Serie ist eine moderne und integrierte Lösung, die sowohl lokale Bedienung als auch WLAN-Anbindung ermöglicht.
Bedienfunktionen und Sicherheitsausstattung
Das Xenio-Bedienfeld bietet die üblichen Steuerfunktionen, wie Einstellung der Zieltemperatur (typischer Bereich bis über 100 °C) Programmierung von Laufzeit und Vorwahlzeiten Steuerung der Saunabeleuchtung und Belüftung integrierte Sicherheitsfunktionen wie Türsensor bzw. Türsicherheitsschalter und Kindersicherung
Diese Funktionen sind so ausgelegt, dass neben dem Ofen auch andere in der Sauna installierte Verbraucher (Beleuchtung, Lüftung, Sicherheitsgeräte) zentral verwaltet werden können. Die exakten Einstellbereiche und verfügbaren Zeitprogramme hängen von der konkreten Xenio-Version ab.
Fernsteuerung und MyHarvia-Integration
Für die Fernsteuerung bietet Harvia die Xenio WiFi-Erweiterung und die MyHarvia-App an. Über WLAN lassen sich Temperatur, Timer, Beleuchtung und bestimmte Betriebszustände vom Smartphone aus überwachen und steuern. Für den Fernzugriff sind zusätzliche Voraussetzungen erforderlich sind, etwa die Aktivierung der WiFi-Schnittstelle (Mobilstart/MyHarvia) sowie ein separater Sicherheitsbaustein bzw. freigeschaltete Sicherheitsfunktionen. Damit kann die Fernsteuerung zulässig und sicher betrieben werden kann. Die Umsetzung der Fernfunktionen ist installationsabhängig und sollte durch einen Elektrofachbetrieb geprüft und abgenommen werden.
Varianten Leistung 6,8 kW / PC70E / (B)320 x (T)320 x (H)930 mm Leistung 9,0 kW / PC90E / (B)320 x (T)320 x (H)930 mm Leistung 10,8 kW / PC110E / (B)365 x (T)365 x (H)1070 mm
Die Saunasteine und Holzreling sind nicht im Lieferumfang enthalten. Steuerverfahren: integriertes Steuergerät Steuerung: Harvia XENIO Bedienteil Einsatzobjekt: Privatsauna SteinØ: 5–10 cm
6,8 kW Leistung / PC70XW Größe der Saunakabine: 6-10 m3 Sicherungen: 3 x 10 A / 1 x 35 A Sicherheitsabstände: 100 mm Abmessungen B x T x H: 320 x 320 x 930 mm Gewicht: 10 kg Steinmenge: 80 kg
9,0 kW Leistung / PC90XW Größe der Saunakabine: 8-14 m3 Sicherungen: 3 x 16 A / 1 x 40 A Sicherheitsabstände: 100 mm Abmessungen B x T x H: 320 x 320 x 930 mm Gewicht: 10 kg Steinmenge: 90 kg
10,8 kW Leistung / PC110XW Größe der Saunakabine: 9-18 m3 Sicherungen: 3 x 16 A oder 3 x 20 A Sicherheitsabstände: 100 mm Abmessungen B x T x H: 365 x 365 x 1070 mm Gewicht: 13 kg Steinmenge: 120 kg
