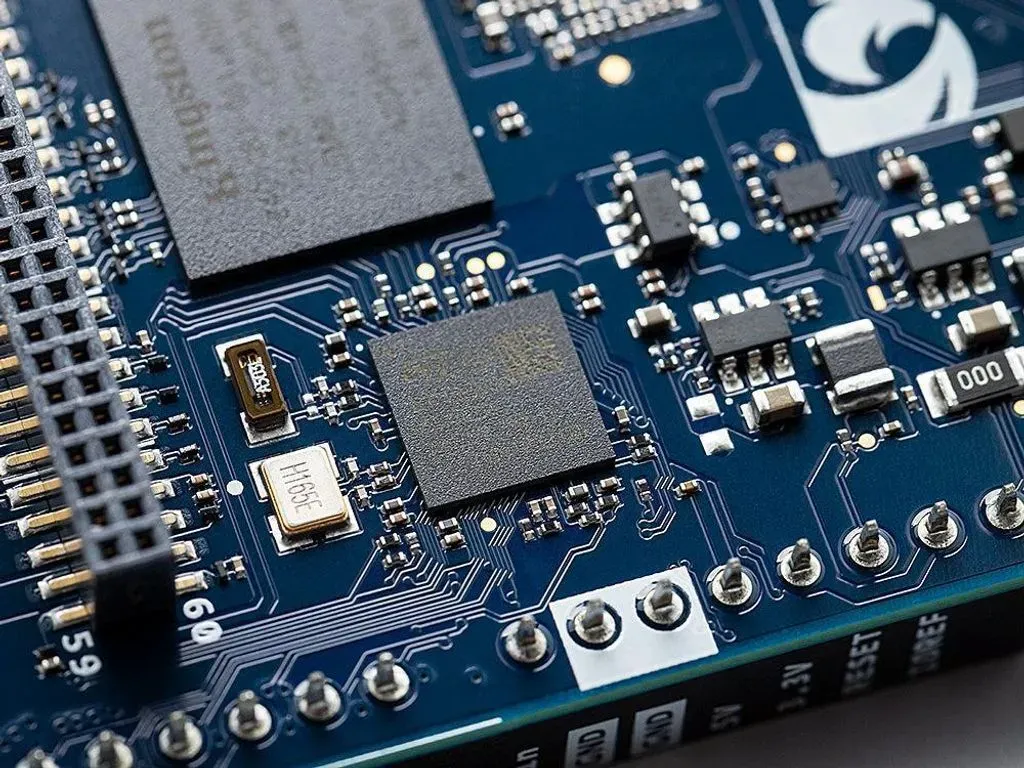

Arduino Uno Q, 2GB, Entwicklungsboard + Kit

Andere

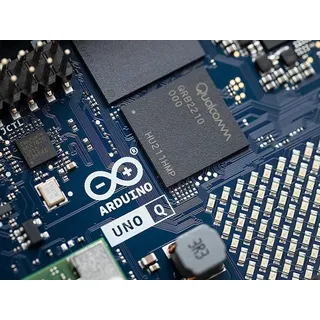

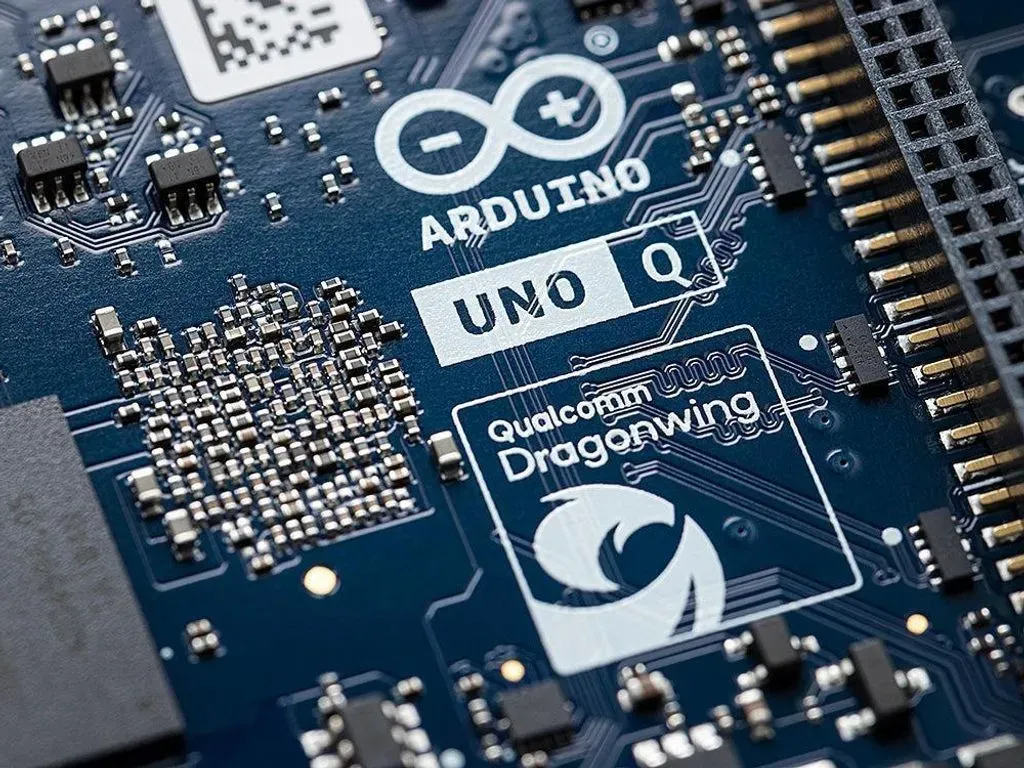

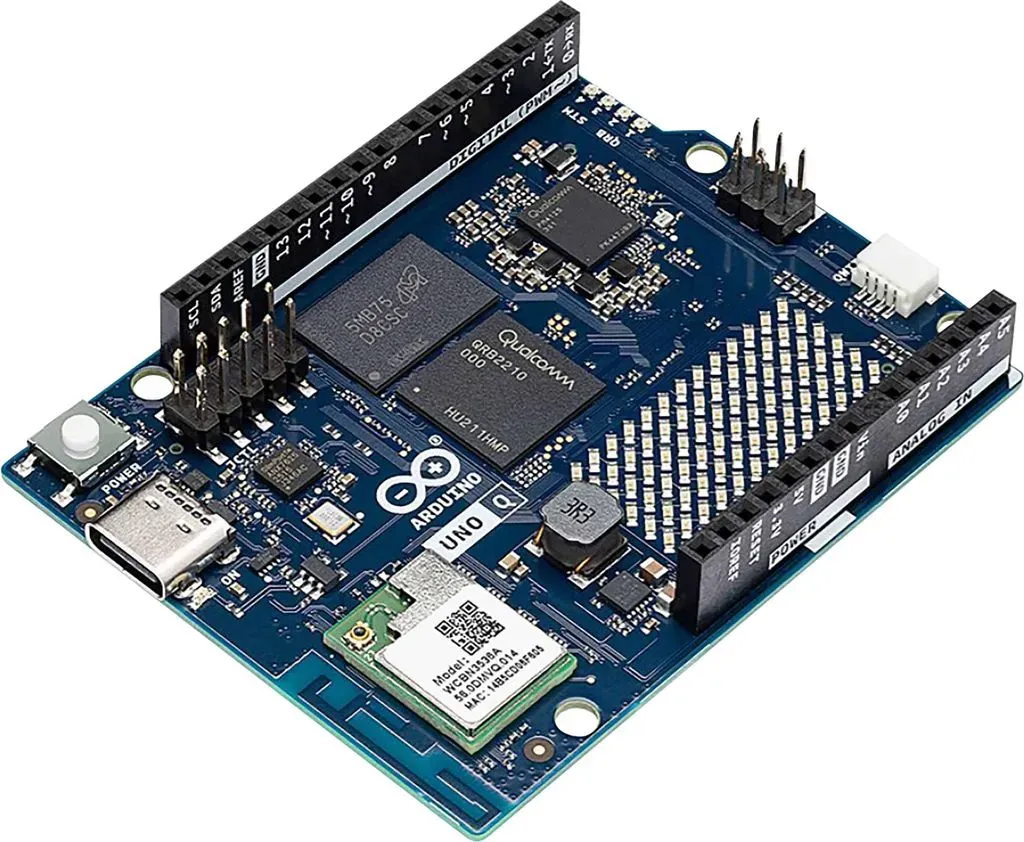

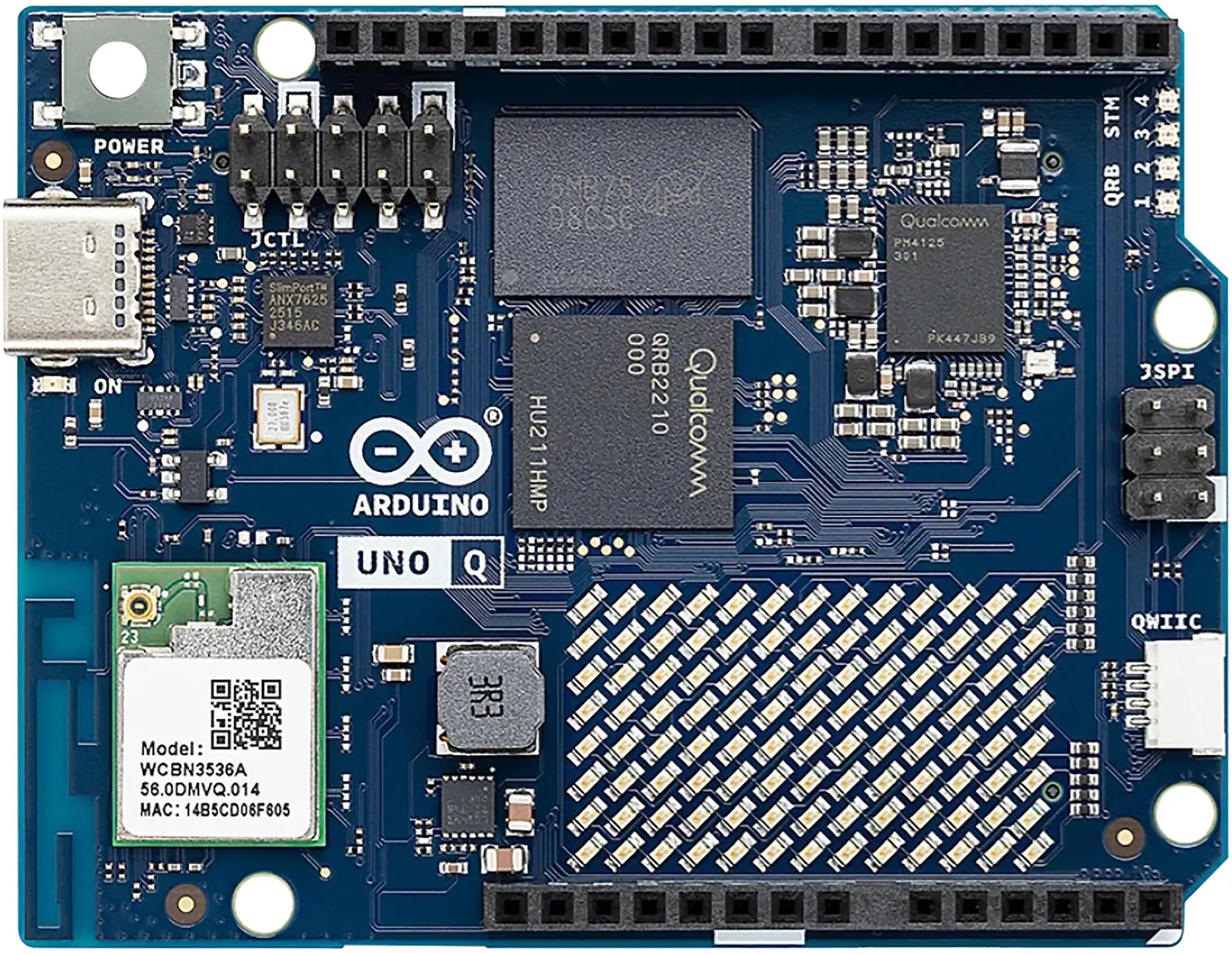

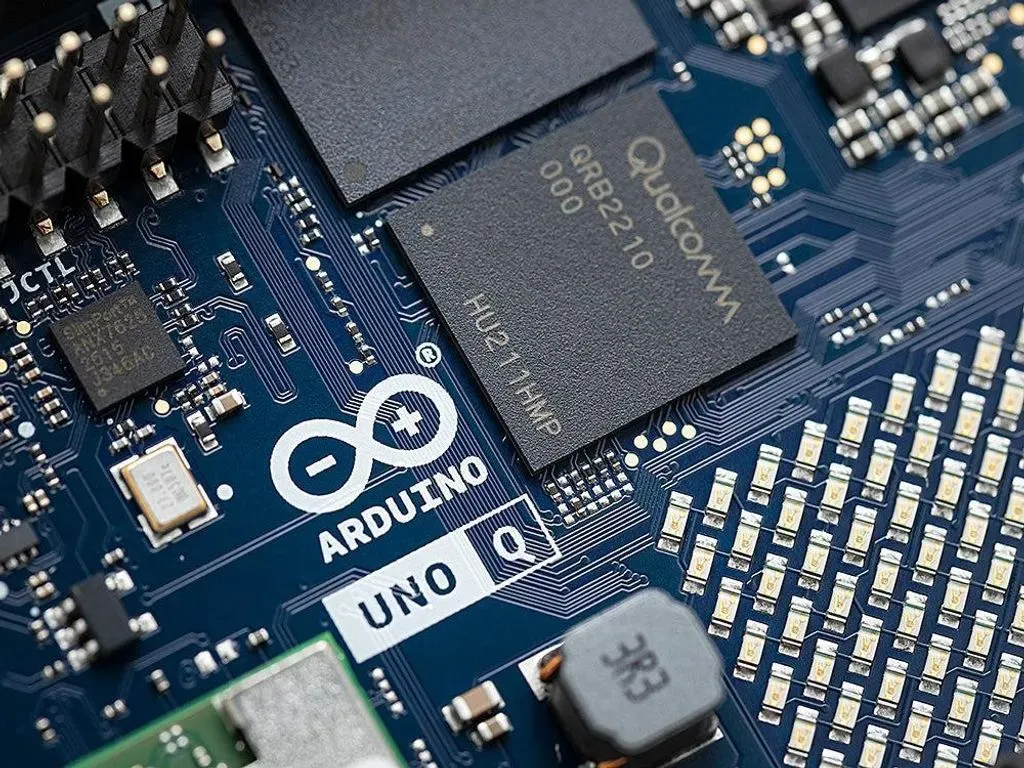

Arduino UNO Q Das Arduino UNO Q ist eine duale Entwicklungsplattform, die einen Linux-fähigen Qualcomm Dragonwing QRB2210 Mikroprozessor (MPU) mit einem STM32U585 Mikrocontroller (MCU) kombiniert. Das Board bietet eine vollständige Linux-Umgebung (Debian-basiert) in Verbindung mit einem Echtzeit-Mikrocontroller und eignet sich für vielfältige Anwendungen im Bereich KI, IoT, Robotik und eingebettete Systeme. Die Plattform unterstützt klassische Arduino-Sketches, Python-Skripte sowie containerisierte KI-Modelle und vereint diese in einer integrierten Entwicklungsumgebung (App Lab). Die Kombination aus leistungsstarker Rechenleistung und deterministischer Steuerung ermöglicht eine hybride Entwicklungsumgebung. Der integrierte Qualcomm Dragonwing QRB2210 bietet einen Quad-Core ARM Cortex-A53 Prozessor mit 2,0 GHz, einen Adreno-Grafikprozessor sowie zwei ISP-Kanäle mit bis zu 25 MP Unterstützung. Der STM32U585 MCU arbeitet mit bis zu 160 MHz und verfügt über 2 MB Flash und 786 KB SRAM. UNO Q bietet WLAN- und Bluetooth-Konnektivität, zahlreiche I/O-Pins mit 1.8 V- und 3.3 V-Logik sowie eine Vielzahl an Headern zur Erweiterung durch Kameras, Displays und analoge Module. Der Stromversorgungsbereich unterstützt USB-C (5 V, 3 A) sowie eine DC-Eingangsspannung von 724 V über den VIN-Pin. Mit seiner hybriden Struktur eignet sich das Arduino UNO Q für Entwickler und Bildungseinrichtungen, die KI-gestützte Anwendungen erstellen, Sensoren auslesen, Bildverarbeitung einsetzen oder Echtzeitsysteme entwickeln möchten. Dank der Kompatibilität zur klassischen Arduino-UNO-Hardware und modernen Modulen wie Modulino oder Qwiic können bestehende Projekte übernommen und erweitert werden. Der vorinstallierte Arduino App Lab ermöglicht ein vereinheitlichtes Entwicklungsmodell, das die Integration von Python, Arduino-Sketches und KI-Modellen erleichtert. Die integrierten AI-Funktionen umfassen unter anderem Objekterkennung, Anomalieerkennung, Bildklassifikation, Geräuscherkennung und Schlüsselworterkennung. UNO Q kann sowohl als Mikrocontroller-Board als auch als vollständiger Linux-Single-Board-Computer betrieben werden. Über die USB-C-Schnittstelle lassen sich Maus, Tastatur, Display, USB-Mikrofone oder -Kameras anschließen. Die HDMI-Ausgabe erfolgt über DisplayPort Alt-Mode. Weitere Ausbaumöglichkeiten bestehen über High-Speed-Header wie JMEDIA und JMISC. Die Energieversorgung erfolgt über USB-C oder den VIN-Pin. Eine Diode-OR-Schaltung kombiniert beide Eingänge zum Systembus 5V_SYS. Ausgehend davon werden über abgestufte Spannungswandler die 3.8 V- und 3.3 V-Rails sowie über den PMIC (Power Management IC) die 1.8 V-Versorgung erzeugt. Das Board verfügt über verschiedene I/O-Bänke mit spezifischen Spannungsanforderungen: - JMEDIA, JMISC und JCTL: 1.8 V Logik, maximal 2.1 V. - JDIGITAL, JANALOG: 3.3 V Logik, maximal 3.6 V. A0 und A1 sind analoge Eingänge, nicht 5 V tolerant. Die I2C- und SPI-Schnittstellen sind 3.3 V basierend. Die 5 V Versorgung dient ausschließlich der Energieversorgung, nicht als Logik- oder Referenzspannung. Merkmale im Überblick Dual-Prozessor Architektur: Linux-fähiger Qualcomm QRB2210 und Echtzeit-MCU STM32U5852 GB LPDDR4 RAM und 16 GB eMMC-Speicher onboardWi-Fi 5 Dual-Band (2.4/5 GHz) und Bluetooth 5.1 integriertUSB-C mit DisplayPort Alt-Mode und Host-Funktionalität (OTG)LED-Matrix (8x13) für visuelles FeedbackKompatibel mit Arduino IDE, Arduino Cloud und App LabQwiic- und UNO-kompatible Header für ErweiterungenUnterstützt AI-Modelle für Vision, Sound und KlassifikationStromversorgung über USB-C oder 724 V DC (VIN)Kompatibilität Arduino UNO Shields (klassisch)Modulino-Module (Qwiic-kompatibel)Arduino IDE 2.0+, Arduino CLI, Arduino CloudLinux Debian-basierte EntwicklungsumgebungenTechnische Daten MPU: Qualcomm QRB2210, Quad-Core ARM Cortex-A53 @ 2.0 GHzGPU: Adreno 3D-GrafikprozessorISP: Dual 13 MP oder ein 25 MP KameraeingangMCU: STM32U585, ARM Cortex-M33 @ 160 MHzSpeicher: 2 GB LPDDR4 RAM, 16 GB eMMCKommunikation: Wi-Fi 5 (2.4/5 GHz), Bluetooth 5.1USB-C: USB 3.1, DisplayPort Alt-Mode, Host/OTGSpannungsversorgung: USB-C (5 V, 3 A), VIN (724 V)Logikpegel: 1.8 V (MPU), 3.3 V (MCU), max. 2.1 V/3.6 VTemperaturbereich: -10 °C bis 60 °CAnalog I/O: A0, A1 (nicht 5 V tolerant, max. 3.3 V)Sonstige Daten PMIC: PM4125 zur Erzeugung aller internen und externen Spannungsrails5V_USB_VBUS wird über P-MOSFET geschaltet (Back-Drive bei OTG)Sequenzierung: 3.3 V wird vor 1.8 V aktiviert, um Rückströme zu vermeidenStromversorgung kombiniert USB-C und VIN über Diode-OR mit Schottky-DiodenIntegrierte Level-Shifter zwischen MCU (3.3 V) und MPU (1.8 V)Lieferumfang Arduino UNO Q 2GB RAM, 16GB eMMCHinweis Für die volle Funktionalität (HDMI, USB...) wird ein USB-C Dock benötigt. Kompatible, von uns getestete Docks finden Sie unter Zubehör. LinksApp LabApp Lab TutorialDokumentationPinoutDatasheetSchematicsCAD FilesSTEP Files Die Arduino UNO Q ist eine revolutionäre Hybrid-Plattform, die zwei Prozessorwelten vereint: einen Linux-Debian-kompatiblen Qualcomm Dragonwing QRB2210 für rechenintensive Aufgaben und KI-Anwendungen, sowie einen STM32U585-Mikrocontroller für präzise Echtzeitsteuerung. Diese Kombination macht die UNO Q zu einer leistungsstarken Dualprozessor-Lösung für Projekte, die Bild- und Tonverarbeitung, Edge-KI oder IoT-Funktionalitäten erfordern. Dank der Arduino App Lab Integration lässt sich direkt mit zahlreichen Beispielanwendungen starten – ideal für Entwickler, Forschung und Bildung. Mit Wi-Fi 5, Bluetooth 5.1, Qwiic- und Modulino-Kompatibilität ist sie perfekt auf Skalierbarkeit ausgelegt und bereit für die nächste Generation vernetzter Projekte. Technische Daten: - Prozessor: Qualcomm Dragonwing QRB2210 (Linux Debian-kompatibel) - Mikrocontroller: STM32U585 (Echtzeitsteuerung, stromsparend) - Speicher: 16 GB eMMC (kein SD-Karten-Slot erforderlich) - Konnektivität: Wi-Fi 5 Dual-Band (2,4 / 5 GHz), Bluetooth 5.1 - Erweiterung: Qwiic-Anschluss für Modulino, kompatibel mit Arduino Shields - Anzeige: 4 RGB-LEDs + 8x13 LED-Matrix für visuelles Feedback - Schnittstellen: USB-C (Stromversorgung, Tastatur, Maus, Audio, Video) - Betriebssystem: Linux Debian-kompatibel (auf QRB2210) - KI-Funktionen: Echtzeit-Bild- und Tonverarbeitung, Edge-AI-Unterstützung - Stromverbrauch: Optimiert durch Low-Power-Mikrocontroller STM32U585 Lieferumfang: - 1x Arduino UNO Q Hauptplatine - 1x USB-C-Kabel - 1x Schnellstart-Anleitung
