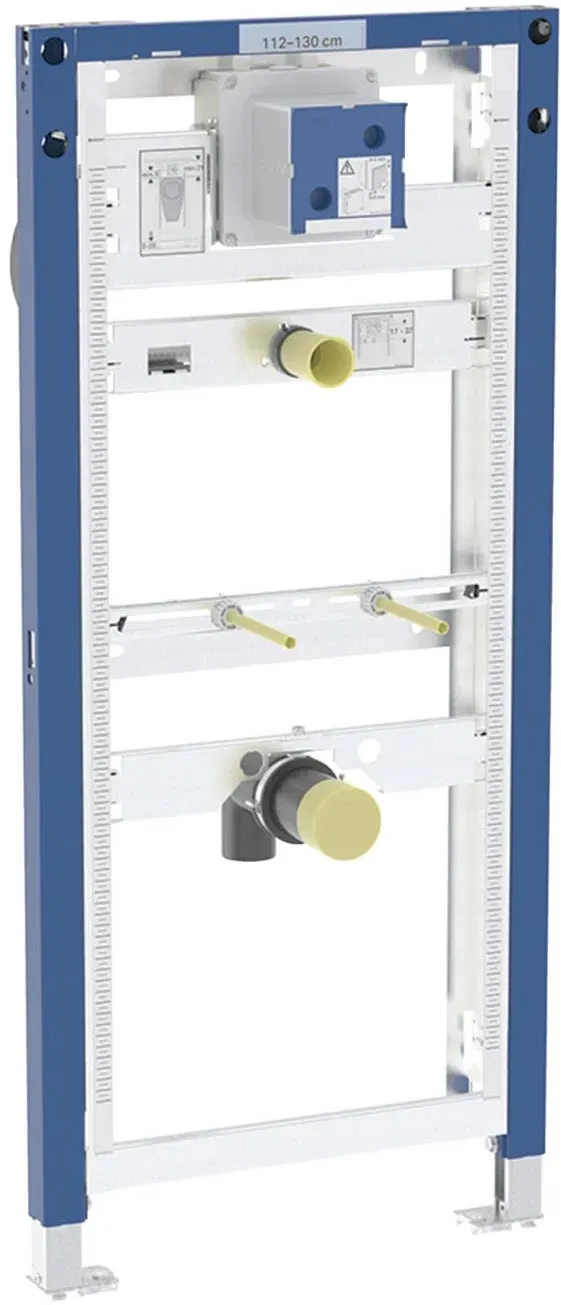

Geberit Duofix Urinal Element 112-130 cm

Andere

* Geberit Duofix * 1 x Element für Urinal, 112-130cm * universell Verwendungszweck * für Metall- und Holzständerwände, Geberit Duofix Systemwände, Fußbodenaufbauten 0-25 cm * und zum Einbau in teil- und raumhohe Vorwände, in raumhohe Trennwände * zur Montage von Urinalen * zum Einbau von Geberit Urinalsteuerungen Produktdetails * selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung * Mit Auszugsblech für seitliche Befestigung über dem Element an Metall- oder Holzprofilen * oder an Geberit Duofix Systemständern * alternative Befestigungsposition für Wandanker * Fußplatten drehbar, passend zum Einbau in U-Profile UW 50 und UW 75 * Fußplatten werkzeuglos in Geberit Duofix Systemschiene montierbar * Fußstützen mit Rutschhemmung, verzinkt korrosionsgeschützt * Elementhöhe auf Urinal anpassbar, 112–130 cm * Universelles UP-Gehäuse für Geberit Urinalsteuerungen * Anschlussklemme für Elektroanschluss im UP-Gehäuse * Wasseranschluss rechts am UP-Gehäuse * Wasseranschluss MasterFix- und MeplaFix-fähig * Anschlusswinkel werkzeuglos montierbar * Absperrventil mit Drossel vormontiert * Mit eingebautem Leerrohr zum Spülen der Leitung * Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar * Spülschlauch biegbar * Spülschlauch mit Führung zum Verhindern von stehendem Wasser * Befestigung für Zulauf ø 32 mm höhenverstellbar * Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt * Urinalbefestigungen M8, breiten- und höhenverstellbar * Traversen mit Mittenmarkierung, werkzeuglos verstellbar * Zusätzliche Befestigung für Urinal mit Zubehör möglich * Mit Zubehör auf Urinale mit Sprühkopf umrüstbar Technische Daten * Werkstoff: Stahl * Fließdruck: 100 - 800 kPa * max. Prüfdruck Wasser: 1600 kPa * Prüfdruck Luft / Inertgas max.: 300 kPa * max. Wassertemperatur: 30 °C * Durchfluss bei 1 bar ohne Durchflussbegrenzer: 0,3 l/s. * Durchfluss bei 1 bar mit Durchflussbegrenzer: 0,18 l/s. * Maße (BxTxH): 50 x 7,5 x 112-130 cm * höhenverstellbar Lieferumfang * Anschlusswinkel R 1/2" * Bauschutz mit Deckel * Verbindungsrohr zwischen Zulauf ø 32 mm und Urinal, mit Dichtung auf Urinal * Anschlussbogen aus PE-HD, ø 63 / 50 mm * Dichtung ø 57 / 50 mm * Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal * Befestigungs- und Schutzmaterial

International, Post/DHL, DPD, Spedition

Geberit Duofix Vorwandelemente sind die universell und schnell einsetzbaren Montageelemente für alle Aufgaben im Trockenbau. Duofix Montageelemente eignen sich zum einen optimal für die Vorwandinstallation vor gemauerten oder betonierten Wänden und vor nichttragenden Ständerwänden. Zum anderen sind Duofix Montageelemente ideal für den Einbau in eine Inwandwandinstallation in einer Metall- oder Holzständerwand geeignet. Das Sortiment ermöglicht die schnelle Montage von Wand-WC, Waschtisch, Urinal, Bidet, Ausgussbecken, Bade-/Duschwannen, Armaturen sowie Stütz- und Haltegriffen. Sie leiten die auftretenden Kräfte bei der Nutzung der Keramik in die benachbarten Ständer oder direkt in den Boden. Alle Geberit Installationselemente für Wand-WC (GIS, Duofix, Kombifix und Sanbloc) werden mit dem neuen, werkzeuglos montierbaren Unterputzspülkasten UP320 ausgeliefert. Typ: Geberit Duofix Urinal Art. Nr: 111.616.00.2 Einsatzbereich: Zum Einbau in teilhohe oder raumhohe Vorwandinstallation Zum Einbau in raumhohe Installationswand Zum Einbau in Duofix Systemwand Geeignet für Fußbodenaufbau 0 - 20 cm Zur Aufnahme der HyTronic Urinalsteuerungen berührungslos IR oder HyTouch Urinal-Handauslösungen pneumatisch ab Baujahr 2009 Eigenschaften: Trockenbauelement Selbsttragend Rahmen pulverbeschichtet, Farbe Geberit blau Rahmen mit Löchern ø 9 mm für Befestigung im Holzständerbau Befestigung für Urinal mit Gewindestange M8, in Höhe und Abstand verstellbar Fußstützen mit cm-Raster-Markierung, rutschsicher, höhenverstellbar, verzinkt Fußplatte drehbar, für den Einbau in UW50 und UW75 Profile Traversen mit Mittenmarkierung, werkzeuglos verstellbar Kein Stagnationswasser durch Führung für Spülschlauch Befestigung für Einlauf ø 32 mm höhenverstellbar Befestigung für Abgangsbogen schallgedämmt und höhenverstellbar Universal-Rohbauset für Geberit Urinalsteuerung Absperrventil mit Drossel vormontiert Wasseranschluss rechts Wasseranschluss werkzeuglos montierbar Revisionsöffnung 10,5 x 10,5 cm Bauschutz für Serviceöffnung werkzeuglos ablängbar Technische Daten: Durchflussmenge bei 1 bar 0,3 l/s Prüfdruck Wasser 16 bar Prüfdruck Luft / Inertgas 3 bar Druckbereich im Betrieb 1 - 8 bar Lieferumfang: Einbaukasten inkl. Filter, Absperr- und Drosselschraube, Elektroanschlussklemme Universeller Wasseranschlusswinkel R 1/2" (MeplaFix fähig) Bauschutz mit Deckel Urinal-Anschlussgarnitur mit Absaugesiphon JetEX Flexible Spülverbindung zum Einlauf PE Abgangsbogen ø 50/63 mm Gummidichtung ø 57/50 mm 2 Gewindestangen M8 für Urinalbefestigung Spülventil Befestigungsmaterial Duofix Bausatz für Vorwandmontage nicht im Lieferumfang (siehe Zubehör Art. Nr. GE111815001)

Andere

STELA.POD.GE.DU.DO PI.UNI.FÜR AR.POD.H11 111.616.00.2
