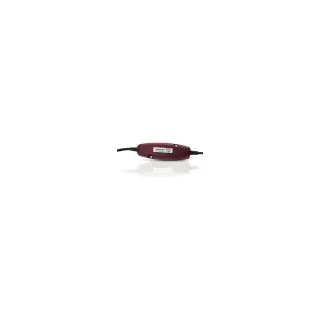

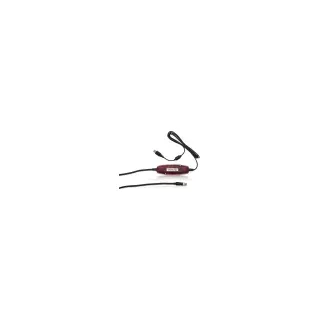

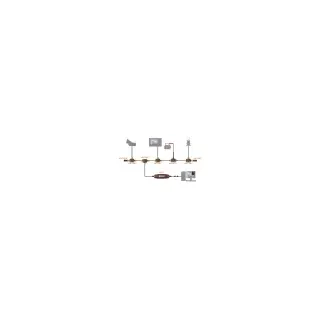

Verbinden Sie Ihren PC mit dem NMEA 2000®-Bus. Das NGT-1 ist ein intelligentes NMEA 2000-Gateway, das in der Lage ist, Nachrichten zum und vom NMEA 2000-Bus präzise zu übertragen. Es ist kompatibel mit einer Vielzahl von Kartenplottern, Anzeige- und Konfigurationsanwendungen für PCs. Die diagnostische NMEA-Reader-Software ermöglicht die Anzeige von NMEA 2000-Nachrichten mit Konfigurationsoptionen, wodurch einige Actisense-Produkte auf dem NMEA 2000-Bus eingerichtet werden können. Features:Unverzichtbares NMEA 2000-Diagnosegerät Die USB-Version ist vollständig isoliert, um gefährliche Masseschleifen zu vermeiden Die ISO-Version hat einen OPTO-isolierten Eingang und einen ISO-DriveTM-Ausgang für eine sichere Verbindung mit RS232 oder RS422 Datenübertragungsrate von bis zu 230.400 Baud Integriertes 1,5 m langes Verbindungskabel Diagnostische Empfangs-LEDsVorteile:Ermöglicht allen gängigen PC-Kartenplotter-Anwendungen den Anschluss an den NMEA 2000-Bus Bietet eine regelkonforme Firewall zwischen dem PC und dem NMEA 2000-Bus Leistungsstarke Diagnose des NMEA 2000 Netzwerks mit der mitgelieferten kostenloser NMEA Reader Software Konfigurieren und Flash-Update von Actisense-Produkten auf dem Bus Stromversorgung (ISO-Variante) Versorgungsspannung (NMEA 2000 Port) 9,5 bis 35V DC Versorgungsstrom (NMEA 2000 Port 35mA @ 12V DC, Max 50mA Lastäquivalente Nummer (LEN 1 Stromversorgung (USB-Variante)Versorgungsspannung (NMEA-2000-Anschluss 9 bis 29 V DC Versorgungsstrom (USB-Host-Anschluss) 85mA @ 5V DC Versorgungsstrom (NMEA 2000-Anschluss) 15 mA bei 12 V DC, maximal 50 mA Lastäquivalente Nummer (LEN) 1 NMEA 2000-Anschluss (alle Varianten)Kompatibilität Vollständig NMEA 2000-zertifiziert Galvanische Isolierung Siehe 'ISO-Anschluss' oder 'USB-Anschluss'. Geschwindigkeit / Baudrate 250kbps Anschlussmöglichkeiten M12-Stecker (A-polarisiert) am Kabel angegossen Kabellänge NMEA 2000 1,5 m Kabellänge STNG-Adapter 0,4 m (1,9 m mit angeschlossenem NMEA 2000-Kabel) ISO-Anschluss (NGT-1-ISO)Kompatibilität Vollständig RS232- und RS422-kompatibel. Galvanische Isolierung 2500V Eingang gegen Erde, 1500V Ausgang gegen Erde mit ISO-Drive Geschwindigkeit/Baudrate 4800 bis 115200 Baud Ausgangsspannung Drive >= 2,1V (differentiell) in 100Ω Ausgangsstrom Drive 20mA max. Ausgangsschutz Kurzschluss und ESDEingangsspannungstoleranz -15V bis +15V kontinuierlich -35V bis +35V kurzzeitig (< 1 Sekunde) Eingangsschutz Strombegrenzung und Übersteuerungsschutz bis 40VDC Anschlussmöglichkeiten 5mm abisolierter und verzinnter Draht Kabellänge 1,5 m USB-Anschluss (NGT-1-USB)Kompatibilität USB 1.1, 2.0 und 3.0 Galvanische Isolierung 2500V Eingang gegen Erde Geschwindigkeit / Baudrate 4800 bis 230400 Baud Anschlussmöglichkeiten Stecker Typ A auf Kabel aufgegossen Kabellänge 1,5 m Treiber (aktuelles Betriebssystem) Windows XP, Vista, 7, 8, 10 & MAC OS X werden auf CD Treiber (ältere Betriebssysteme) Wenden Sie sich an Actisense, um vollständige Informationen zu den unterstützten älteren Betriebssystemversionen zu erhalten:
[email protected] MechanischGehäusematerial Deckel Polycarbonat Gehäusematerial Boden Flammhemmendes ABS Gewicht NGT-1-ISO 220g Gewicht NGT-1-USB 210g Gewicht STNG-Adapter 40g Zulassungen und Zertifizierungen Vollständig NMEA 2000-zertifiziert Erfüllt alle Anforderungen der IEC 61162-3 EMC IEC 60945 (Abschnitte 9, 10 & 11.2) Umgebungsschutz IP54 Betriebstemperatur -20°C bis +55°C Lagertemperatur -30°C bis +70°C Empfohlene Luftfeuchtigkeit 0 - 93% RH Garantie 3 Jahre Das Actisense NGT-1 ist ein NMEA 2000-zertifiziertes Gateway-Gerät, das es Softwareanwendungen ermöglicht, NMEA 2000-Nachrichten in einer geschützten Umgebung sowohl zu lesen als auch zu senden. Die galvanische Trennung und die Firewall-Fähigkeiten des NGT-1 versetzen es in eine einzigartige Position als Computer-Schnittstelle zu NMEA 2000. Actisense ist bestrebt, Softwareentwickler bei der Erstellung einer breiten Palette von NMEA 2000-fähig...
