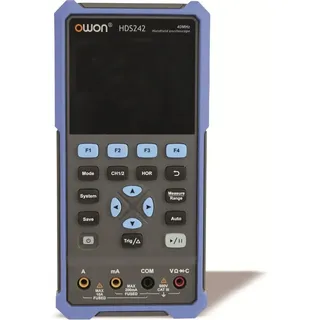

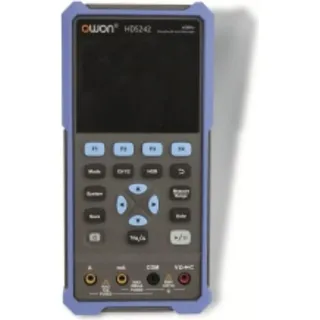

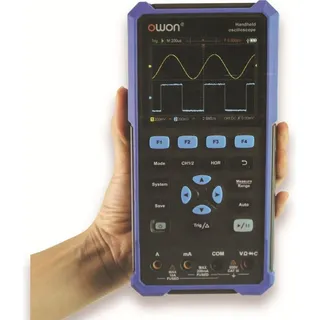

OWON Multimeter, HDS242, 2-Kanal, 40 MHz

Andere

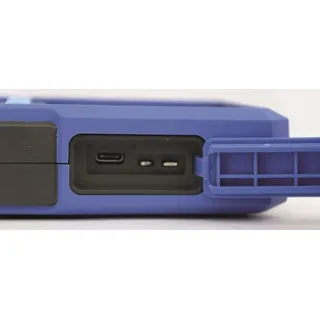

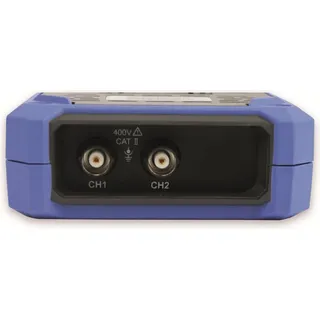

Digitales Speicher-Oszilloskop (2-Kanal) mit 9 cm (3;5") LC-Display und eingebautem Digital-Multimeter. Ideal für den mobilen Einsatz, für Bastler, Modellbauer usw. Technische Daten: Spannungsversorgung: 2x 18650 LiIon-Akkus (nicht im Lieferumfang) oder über USB-C (5VDC) Display: 9 cm (3;5") Diagonale, 320x240 Pixel, 65536 Farben, Helligkeit einstellbar Gewicht (ohne Batterien): ca. 0,6 kg Maße (LxBxT): 198x96x38 mm Technische Daten: Oszilloskop Kanäle: 2 Bandbreite: 40 MHz Abtastrate 250 MSa/s (Single Channel), 125 MSa/s (Dual Channel) Sampling Methode: Normal, Peak-Erfassung Speichertiefe: 8k Anstiegszeit: ≤ 8 ns Wellenform-Aktualisierungsrate: 10.000 Wellenformen/Sekunde Eingangskopplung: DC, AC, GND Eingangsimpedanz: 1 MΩ ± 2% II 16 pF ± 10 pF Tastkopfteiler: 1x, 10x, 100x, 1000x, 10000x Max. Eingangsspannung: 400 V (DC+AC, PK-PK, 1 MΩ Eingangsimpedanz, 10:1 Teiler) Y-Teiler: 10 mV/div...10 V/div X-Teiler: 5 ns/div...1000 s/div (Abstufung 1-2-5) Vertikale Auflösung: 8 bit Trigger-Arten: Edge Trigger-Modi: Auto, Normal, Single Automatische Messung: Periode, Frequenz, Mittelwert, PK-PK, Max, Min, Amplitude Cursor-Messung: ΔV, ΔT, ΔT&ΔV Technische Daten: Multimeter Zähleinheiten: 20.000 Gleichspannung: 200 mV ±(0,5 % + 5 digits), 2 V/20 V/200 V ±(0,3 % + 3 digits), 600 V ±(0,5 % + 2 digits) Wechselspannung: 200 mV/2 V/20 V/200 V ±(0,8 % + 5 digits), 600 V ±(1 % + 5 digits) Gleichstrom: 200 mA ±(0,8 % + 2 digits), 10 A ±(2,5 % + 2 digits) Wechselstrom: 200 mA ±(1 % + 5 digits), 10 A ±(2,8 % + 5 digits) Widerstand: 200 Ω/2 kΩ/20 kΩ/200 kΩ/2 MΩ ±(0,8 % + 3 digits), 20 MΩ ±(1 % + 3 digits), 100 MΩ ±(3 % + 3 digits) Kapazität: 20 nF/200 nF/2 μF/20 μF/200 μF/2 mF ±(3 % + 10 digits) Durchgangsprüfer: < 50 Ω Diodentest: 0...2 V Automatische und manuelle Messbereichswahl Data-Hold-Funktion Relativwertfunktion True RMS Lieferumfang: Oszilloskop (ohne Akkus) 1x Tastkopf P2060 (10x, 60 MHz, 10x: 300 V, 1x: 150 V) 1x Kalibrierstift 1x BNC-Kabel auf Krokodilklemmen 2x Messleitung (rot/schwarz) 1x USB-C Ladekabel 1x USB-Lader Software CD Aufbewahrungstasche Anleitung

Andere

Digitales Speicher-Oszilloskop (2-Kanal) mit 9 cm (3,5") LC-Display und eingebautem Digital-Multimeter. Ideal für den mobilen Einsatz, für Bastler, Modellbauer usw. Technische Daten: - Spannungsversorgung: 2x 18650 LiIon-Akkus (nicht im Lieferumfang) oder über USB-C (5VDC) - Display: 9 cm (3,5") Diagonale, 320x240 Pixel, 65536 Farben, Helligkeit einstellbar - Gewicht (ohne Batterien): ca. 0,6 kg - Maße (LxBxT): 198x96x38 mm Technische Daten: - Oszilloskop - Kanäle: 2 - Bandbreite: 40 MHz - Abtastrate 250 MSa/s (Single Channel), 125 MSa/s (Dual Channel) - Sampling Methode: Normal, Peak-Erfassung - Speichertiefe: 8k - Anstiegszeit: 8 ns - Wellenform-Aktualisierungsrate: 10.000 Wellenformen/Sekunde - Eingangskopplung: DC, AC, GND - Eingangsimpedanz: 1 MΩ ± 2% II 16 pF ± 10 pF - Tastkopfteiler: 1x, 10x, 100x, 1000x, 10000x - Max. Eingangsspannung: 400 V (DC+AC, PK-PK, 1 MΩ Eingangsimpedanz, 10:1 Teiler) - Y-Teiler: 10 mV/div...10 V/div - X-Teiler: 5 ns/div...1000 s/div (Abstufung 1-2-5) - Vertikale Auflösung: 8 bit - Trigger-Arten: Edge - Trigger-Modi: Auto, Normal, Single - Automatische Messung: Periode, Frequenz, Mittelwert, PK-PK, Max, Min, Amplitude - Cursor-Messung: V, T, T&V Technische Daten: - Multimeter - Zähleinheiten: 20.000 - Gleichspannung: 200 mV ±(0,5 % + 5 digits), 2 V/20 V/200 V ±(0,3 % + 3 digits), 600 V ±(0,5 % + 2 digits) - Wechselspannung: 200 mV/2 V/20 V/200 V ±(0,8 % + 5 digits), 600 V ±(1 % + 5 digits) - Gleichstrom: 200 mA ±(0,8 % + 2 digits), 10 A ±(2,5 % + 2 digits) - Wechselstrom: 200 mA ±(1 % + 5 digits), 10 A ±(2,8 % + 5 digits) - Widerstand: 200 Ω/2 kΩ/20 kΩ/200 kΩ/2 MΩ ±(0,8 % + 3 digits), 20 MΩ ±(1 % + 3 digits), 100 MΩ ±(3 % + 3 digits) - Kapazität: 20 nF/200 nF/2 μF/20 μF/200 μF/2 mF ±(3 % + 10 digits) - Durchgangsprüfer: < 50 Ω - Diodentest: 0...2 V - Automatische und manuelle Messbereichswahl - Data-Hold-Funk
