Doepke Sammelschiene EV-S G 3.6.120, 10 mm2, Gabel,

International, Post/DHL, DPD, Spedition

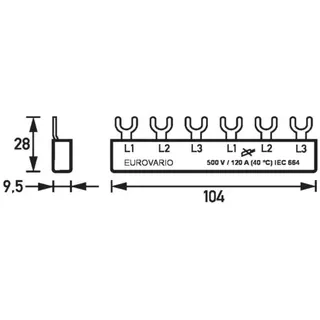

Sammelschiene EV-S G 3.6.120, 10 mm2, Gabel, 3-phasig Beschreibung: Ausführung Anschluss: Gabel Querschnitt: 10 mm2 Bauvorschrift/Normen: EN 60664-1 Technische Daten: Ausführung: 3-phasig Querschnitt [mm2]: 10 Länge [mm]: 104 Ausführung des elektrischen Anschlusses: Gabel Isoliert: Nein Typ: 3-phasig Gabelanzahl: 6 Ausführung: (L1, L2, L3) x 2

Andere

FI-/LS-Sammelschiene, Ausführung Gabel, 3-polig, 6 TE, 120 A (L1, L2, L3 x 2 = 6) Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-SGANL (Nlinks) bzw. EV-SGANR (Nrechts) einzusetzen.zur versorgungsseitigen Verbindung von RCCB, MCB und RCBO auf der GeräteunterseiteAusführung GabelLänge 104mmgroßer Querschnitt (10mm2), hoher Bemessungsstrom von 120A ProdukttypPhasenschieneAnzahl Pole3 Verdrahtungsmaterialien sind Komponenten fuer die Verdrahtung von Fehlerstromschutzschaltern, FI- und LS-Schaltern und D0-Lasttrennern in industriell, gewerblich und privat genutzten Elektroverteilern. Sie verringern den Installationsaufwand wesentlich. Abdeckkappen und andere Zusatzprodukte gehören zum Zubehör. Die Sammelschienen des Eurovario-Systems sind fertig abgelaengt und fuer die versorgungsseitige Verbindung von Fehlerstromschutzschaltern (RCCB) DFS 2 bzw. DFS 4, Leitungsschutzschaltern (MCB) und FI/LS-Kombinationen (RCBO) auf der Unterseite der Geraete vorgesehen. Die in Gabelbauform ausgefuehrten Schienen sind in einer grossen Variantenvielfalt in ein- bis vierpoliger Ausfuehrung (zum Teil auch mit Platz fuer Hilfsschalter) erhaeltlich und zeichnen sich durch ihre zeitsparende und komfortable Verarbeitungsmöglichkeit aus. Nicht verwendete Anschluesse können durch den Beruehrschutz EV-S BS abgedeckt werden. Eigenschaften: - einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen - grosse Variantenvielfalt - kleine Bauform - hohe Zeitersparnis bei der Verdrahtung Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geraete gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB, MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebaeuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen. DOEPKE Sammelschiene 3ph. EV-SG3.6.120 Gabelschuh 120A,6 TE EV-SG3.6.120 (09920118)
