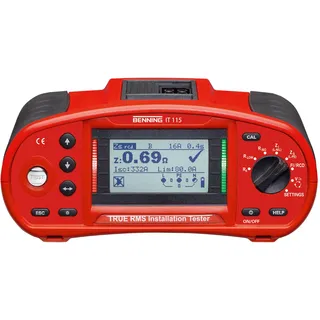

Installationsprüfgerät IT 115 TRMS Installationsprüfgerät für die vollständige Prüfung und die rationelle Fehlersuche in elektrischen Anlagen Messung der Schutzleiter- und Potentialausgleichsleiterverbindung mit 200 mA Prüfstrom Messung des Isolationswiderstandes mit Prüfspannungen von 50 V, 100 V, 250 V, 500 V und 1.000 V Leitungs- und Schleifenimpedanzmessung (wahlweise ohne FI-Auslösung) mit Berechnung des Kurzschlussstromes Vollständige Prüfung der Fehlerstrom-Schutzeinrichtung mit Nennfehlerstrom von 10/30/100/300/500/1000 mA Messung von Berührungsspannung (ohne Auslösung), Auslösezeit und Auslösestrom (Rampentest) von FI-Schutzschaltern (RCD Typ AC, A, F mit AUTO-Test) Drehfeldrichtungsprüfung in Drehstromnetzen, TRUE RMS-Spannungsmessung bis 550 V, Frequenz Erdungsmessung über optionales Erdungsset (044113) Eindeutige gut/schlecht-Anzeige über grüne/rote LED , Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion weitere Info's:Niederohmwiderstand min.: 0,01 OhmNiederohmwiderstand max.: 2000 OhmIsolationswiderstand min.: 10 kOhmIsolationswiderstand max.: 1000 MOhmLeitungsimpedanz (L-N/L) min.: 0,01 OhmLeitungsimpedanz (L-N/L) max.: 10 kOhmSchleifenimpedanz (L-PE) min.: 0,01 OhmSchleifenimpedanz (L-PE) max.: 10 kOhmDrehfeldrichtungsprüfung: JaKurzschlussstrom (Wechselstrom)min.: 0,01 AKurzschlussstrom (Wechselstrom) max.: 200 kAMarke: BENNING Installationsprüfgerät IT 115 TRMS Installationsprüfgerät für die vollständige Prüfung und die rationelle Fehlersuche in elektrischen Anlagen Messung der Schutzleiter- und Potentialausgleichsleiterverbindung mit 200 mA Prüfstrom Messung des Isolationswiderstandes mit Prüfspannungen von 50 V, 100 V, 250 V, 500 V und 1.000 V Leitungs- und Schleifenimpedanzmessung (wahlweise ohne FI-Auslösung) mit Berechnung des Kurzschlussstromes Vollständige Prüfung der Fehlerstrom-Schutzeinrichtung mit Nennfehlerstrom von 10/30/100/300/500/1000 mA Messung von Berührungsspannung (ohne Auslösung), Auslösezeit und Auslösestrom (Rampentest) von FI-Schutzschaltern (RCD Typ AC, A, F mit AUTO-Test) Drehfeldrichtungsprüfung in Drehstromnetzen, TRUE RMS-Spannungsmessung bis 550 V, Frequenz Erdungsmessung über optionales Erdungsset (044113) Eindeutige gut/schlecht-Anzeige über grüne/rote LED , Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion weitere Info's:Niederohmwiderstand min.: 0,01 OhmNiederohmwiderstand max.: 2000 OhmIsolationswiderstand min.: 10 kOhmIsolationswiderstand max.: 1000 MOhmLeitungsimpedanz (L-N/L) min.: 0,01 OhmLeitungsimpedanz (L-N/L) max.: 10 kOhmSchleifenimpedanz (L-PE) min.: 0,01 OhmSchleifenimpedanz (L-PE) max.: 10 kOhmDrehfeldrichtungsprüfung: JaKurzschlussstrom (Wechselstrom)min.: 0,01 AKurzschlussstrom (Wechselstrom) max.: 200 kAMarke: BENNING Installationsprüfgerät IT 115 Eigenschaften:Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600 und DIN VDE 0105-100Prüfung von FI-/RCD-Schutzschalter Standard und verzögert (S)DrehfeldrichtungsprüfungHilfefunktion mit AnschlussdiagrammOnline-Spannungswächter Lieferumfang: Technische Daten: Ausstattungsmerkmale: Drehfeldprüfung, Niederohmmessung, Erdungsmessung, Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen, Netzinnenwiderstandsmessung, Schleifenwiderstand-/impedanzmessung, RCD/FI-Prüfung, Schleifenmessung ohne RCD/FI-Auslösung, RCD/FI-Prüfung mit ansteigendem Fehlerstrom, Widerstände von isolierenden Fussböden und Wänden, Grenzwertanzeige, RCD/FI-Analysefunktion, Isolationswiderstandsmessung Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Ausstattungsmerkmale: Drehfeldprüfung, Niederohmmessung, Erdungsmessung, Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen, Netzinnenwiderstandsmessung, Schleifenwiderstand-/impedanzmessung, RCD/FI-Prüfung, Schleifenmessung ohne RCD/FI-Auslösung, RCD/FI-Prüfung mit ansteigendem Fehlerstrom, Widerstände von isolierenden Fussböden und Wänden, Grenzwertanzeige, RCD/FI-Analysefunktion, Isolationswiderstandsmessung Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Ausstattungsmerkmale: Drehfeldprüfung, Niederohmmessung, Erdungsmessung, Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen, Netzinnenwiderstandsmessung, Schleifenwiderstand-/impedanzmessung, RCD/FI-Prüfung, Schleifenmessung ohne RCD/FI-Auslösung, Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:Ausstattungsmerkmale: Drehfeldprüfung, Niederohmmessung, Erdungsmessung, Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen, Netzinnenwiderstandsmessung, Schleifenwiderstand-/impedanzmessung, RCD/FI-Prüfung, Schleifenmessung ohne RCD/FI-Auslösung, RCD/FI-Prüfung mit ansteigendem Fehlerstrom, Widerstände von isolierenden Fussböden und Wänden, Grenzwertanzeige, RCD/FI-Analysefunktion, Isolationswiderstandsmessung Bitte beachte: Dekoration nicht im Lieferumfang enthalten. Installationsprüfgerät IT 115 - Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600 und DIN VDE 0105-100 - Prüfung von FI/RCD-Schutzschalter Standard und verzögert (S) (Typ AC, A, F mit AUTO-Test) - Hilfefunktion mit Anschlussdiagramm - Online-Spannungswächter Technische Daten: Frequenz: 0-500 Hz Messwertspeicher: 1800 Niederohmwiderstand: 0,01-2000 Ohm Isolationswiderstand: 10 kOhm-1000 MOhm Leistungsimpedanz: 0,01 Ohm-10 kOhm Schleifen-Impedanz: 0,01 Ohm-10 kOhm Kurzschluss-Strom: 0,01 A-200 kA Spannung TRMS: 1 V-550 V Gewicht: 3 kg Art.-Nummer: DVE4014651441040 Shop-Nummer: DVE4014651441040 Isolations- und Widerstandsmessgerät IT 100 Ausführung: Gehäuse aus schlagfestem Kunststoff. Widerstandsmessung mit 200 mA Prüfstrom zur Prüfung von Schutzleiterverbindungen (VDE 0413-4) mit Messleitungs-Nullabgleich. Messung des Isolationswiderstandes mit Prüfspannungen von 50 V–1000 V (VDE 0413-2). Selbstständige Verhinderung des Tests bei Gegenspannung. Bestimmung des Polarisationsindexes (PI) und Absorptionsgrads (DAR). Mit Testfunktion zur Prüfung der internen Sicherung. Lieferung inkl. Messspitzensatz, Messleitungen, Krokodilklemmen, Gummischutzrahmen, Tasche und Batterien. Installationsprüfgerät IT 115Ausführung: Gehäuse aus schlagfestem Kunststoff, Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion mit Anschlussdiagramm. Online-Spannungswächter, Prüfablauf mit gut/schlecht-Anzeige. Anwendung: Für sicherheitstechnische Prüfungen von elektrischen Anlagen nach DIN VDE 0100-600 und DIN VDE 0105-100. Prüfung von FI-/RCD-Schutzschalter Standard und verzögert (S) Typ AC, A, F mit AUTO-Test. Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Installationstester TRUE RMS IT115 Anzeige graphisch, Grenzwertanzeige, Isolationswiderstandsmessung, Widerstände von isolierenden Fussböden und Wänden, Niederohmmessung, Erdungsmessung, Schleifenwiderstand-/impedanzmessung, Schleifenmessung ohne RCD/FI-Auslösung, Netzinnenwiderstandsmessung, Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen, RCD/FI-Prüfung, Kurvenform bei RCD/FI-Prüfung für Fehlerstromschutzschalter Typ A, F, RCD/FI-Prüfung mit ansteigendem Fehlerstrom, RCD/FI-Analysefunktion, Drehfeldprüfung, Alle Messfunktionen direkt über Drehschalter anwählbar, Messfunktionen: Niederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindungen (Prüfstrom: 200 mA mit Polaritätsumkehr), Isolationswiderstand mit Prüfspannung von 50/100/250/500/1000 V, Leitungsimpedanz (L-N/L) mit Spannungsfall und Kurzschlussstrom, Schleifenimpedanz (L-PE) ohne FI/RCD-Auslösung und Kurzschlussstrom, Prüfung von FI/RCD-Schutzschalter, Standard und verzögert (S), Typ AC, A und F mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampentest), TRUE-RMS Spannungs- und Frequenzmessung bis 550 V, Drehfeldrichtungsprüfung in Drehstromnetzen, Erdungsmessung über 3-Leiter-Methode (optional über Erdungsset), Leistungsmerkmale: Eindeutige Gut/Schlecht-Anzeige über grüne/rote LED am Prüfgerät, Hilfefunktion mit Anschlussdiagramm, Grafikdisplay mit Installationsprüfgerät IT 115 Benning Einheit: 1 Stück Hersteller: Benning Elektrotechnik u. Elektronik GmbH & Co.KG, Münsterstr. 135-137, 46397 Bocholt, DE, +492871930,
[email protected] Installationsprüfgerät IT 115 -Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600 und DIN VDE 0105-100 -Prüfung von FI-/RCD-Schutzschalter Standard und verzögert (S) -Drehfeldrichtungsprüfung -Hilfefunktion mit Anschlussdiagramm -Online-Spannungswächter
