Vortex Universal-Motor BWO 155 Dauerläufer, 230 V

International, Post/DHL, DPD, Spedition

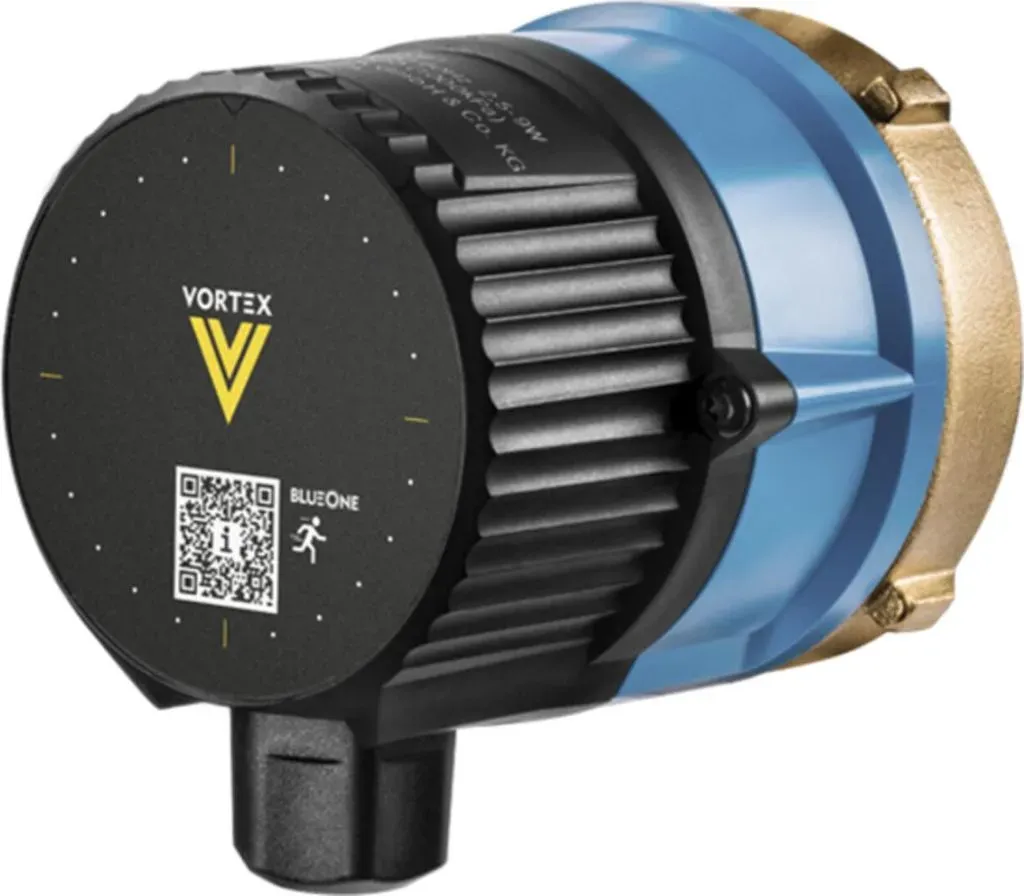

VORTEX BLUEONE BWO 155 Hocheffizienz-Austauschmotor für Brauchwasser-Zirkulationspumpen - ohne Regelmodul – Artikel-Nr. 433-101-000 Einer für Alle. Der BlueOne Hocheffizienz-Universal-Motor Passt in jedes vorhandene Pumpengehäuse, egal von welchem Hersteller. Die Hocheffizienz-Universal-Motoren BlueOne sind mit allen marktgängigen Pumpengehäusen dieser Pumpengröße voll kompatibel, und zwar unabhängig vom Baujahr der Altpumpe. Höchste Effizienz heißt bei Vortex: BLUEONE - der Permanent-Magnet-Motor, ein hocheffizienter elektronisch kommutierter Gleichstrom-Motor (ECM-Technologie), gebaut nach dem Original Vortex Kugelmotor-Prinzip, gehört zur neu entwickelten Brauchwasserpumpengeneration von VORTEX. Kompatibel mit: allen Vortex-Modellen mit Kugelmotor Grundfos-Pumpen UP 15-13, 15-14, 20-14 LAING/ITT-Pumpen E1Vario-13/15, S1-13-15 WILO-Pumpen Z15, Z NOVA Nach dem Umbau gibt es keine Einbußen bei der hydraulischen Leistung und bezüglich der bekannten Laufruhe der Vortex-Pumpen. Details Austauschmotor BWO 155: Ohne zeitliche oder thermische Regelung – es wird die Steuerung über eine externe Zeitschaltuhr oder einen externen Thermostat empfohlen. Wellenloser Kugelmotor - Es gibt keine umlaufende Lagerwelle. Der Stator überträgt das Magnetfeld direkt auf den permanentmagnetisch ansprechenden Rotor, der auf einer Lagerkugel gelagert ist. Das Rotorlager ist selbstnachstellend und wird durch das Wasser geschmiert. Der Rotor kann ersetzt und auch gereinigt werden. Permanent-Magnet-Motor - Die neue Brauchwasserpumpen-Generation läuft im Betrieb nahezu leise und ist mit einer maximalen Leistungsaufnahme von 2,5 bis 9 Watt extrem sparsam. Alle Pumpenmotoren haben eine Drehzahlregelung, die variabel einstellbar ist. Kompatibel - Nur durch den Tausch der Pumpenkappe können Sie die Pumpe ohne Regelmodul zur zeitlich oder thermisch geregelten Pumpe umbauen. Vorteile: extrem leise - Im Betrieb läuft die Pumpe nahezu geräuschlos. Grund ist die spezielle Bauweise des elektronisch kommutierten Gleichstrommotors. kompakte Bauweise - Vortex hat die Länge des Motors auf ein absolutes Minimum reduziert – die optimale Lösung für schwierige Platzverhältnisse. einfache Bedienung - One Touch-Technologie bei allen Pumpen mit Regelmodul. Ihr Vorteil: Sie steuern alle Funktionen über Tastendruck. echter Trockenlaufschutz - Das Fehlen von Wasser im Pumpengehäuse wird automatisch erkannt Der Rotorlauf wird dann unterbrochen. einfacher Anschluss - Kabelanschluss ganz ohne Werkzeug. Sie klemmen zwei Kabel an und fertig! einstellbare Drehzahl - Im Handumdrehen erledigt: den Energieverbrauch und die Leistung anpassen. schnelle Montage - Einfaches Befestigen der Kappen ohne Kraft und Abrutschen, dank ¬ Innen-6-Rund-Schrauben. passt immer - Motorwechsel leicht gemacht. Die Hocheffizienz-Universal-Motoren BlueOne sind mit allen marktgängigen Pumpengehäusen dieser Pumpengröße voll kompatibel, und zwar unabhängig vom Baujahr der Altpumpe. gut geschützt - Sicherheit hat bei VORTEX höchste Priorität. Deshalb sind diese Pumpen wasser¬dicht nach IP 44. Technische Daten: Max. Förderhöhe: 1,3 mWS Max. Fördermenge: 950 l/h Temperaturfestigkeit: 95°C Motor: Wellenloser, blockierstromfester Kugelmotor mit ECM-Technologie Elektrischer Anschluss: 230 V/50 Hz Leistungsaufnahme: 2,5 – 9 W Schutzart: IP 44 Rotor: Edelstahl, Noryl Trennkalotte, Lagerstift: Edelstahl Lieferumfang: Austauschmotor Dichtung für Anbau an Pumpengehäuse Einbau- und Betriebsanleitung Artikel-Nr. 433-101-000

Andere

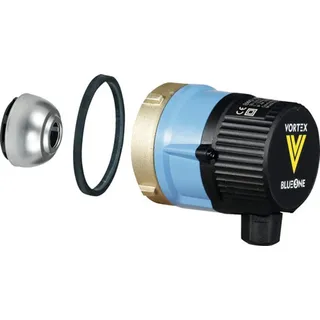

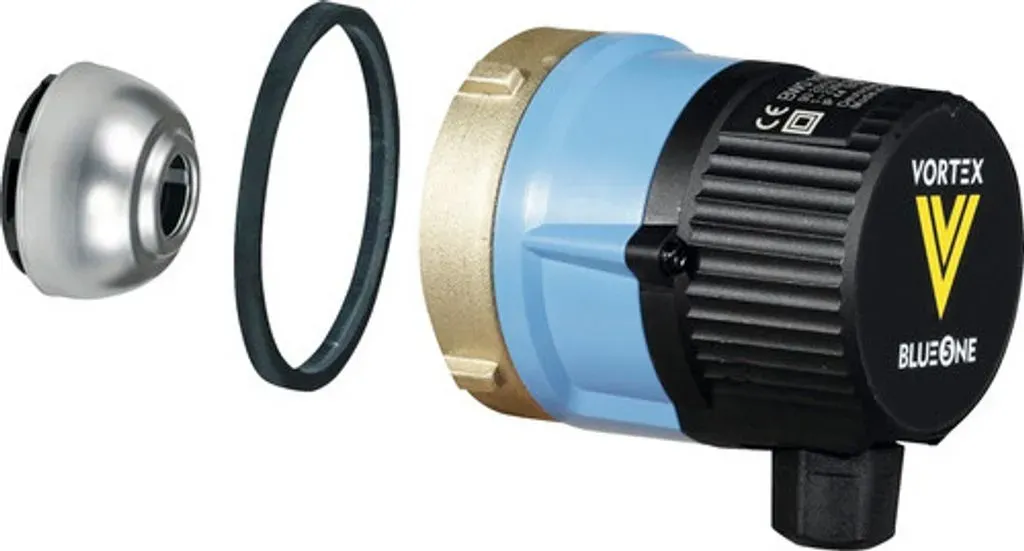

Eigenschaften:Mit Rotor und DichtringPasst auf alle marktgängigen Pumpengehäuse Technische Daten: Dimension 1: 230 VSerie: BWOModell: BWO 155Aufgenommene Motorleistung (P1): 0,009Aufgenommene Motorleistung (P1) pro Motor: 0,009Anschluss Einlassseite: -Anschlussgröße: -Nenndurchmesser Anschluss Einlassseite: -Einbaulänge: - mmMax. Arbeitsdruck: 10Mediumtemperatur (Dauerbetrieb): 2 - 95Umgebungstemperatur: 2 - 40Pumpenhöhe: 110 mmElektrischer Anschluss: AnschlussklemmenAnzahl der Phasen: 1Druckstufe Artikel: PN 10Bemessungsspannung: 115 - 230Nennstrom: 0,02Frequenz: 50/60 HzMin. Mediumtemperatur (Dauerbetrieb): 2Schutzart (IP): IP44Max. Mediumtemperatur (Dauerbetrieb): 95Max. Förderhöhe: 1,3 mVolumenstrom (BEP): 0,35Förderhöhe bei Volumenstrom (BEP): 9,8Anschlussspannung: 1 x 230 VDrehzahl: 3000Doppelpumpe: NeinIsolationsklasse nach IEC: FNennvolumenstrom: 0,95Förderhöhe bei Nennvolumenstrom: 13UBA-Positivliste: Ja Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Dimension 1: 230 VSerie: BWOModell: BWO 155Aufgenommene Motorleistung (P1): 0,009Aufgenommene Motorleistung (P1) pro Motor: 0,009Anschluss Einlassseite: -Anschlussgröße: -Nenndurchmesser Anschluss Einlassseite: -Einbaulänge: - mmMax. Arbeitsdruck: 10Mediumtemperatur (Dauerbetrieb): 2 - 95Umgebungstemperatur: 2 - 40Pumpenhöhe: 110 mmElektrischer Anschluss: AnschlussklemmenAnzahl der Phasen: 1Druckstufe Artikel: PN 10Bemessungsspannung: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:Dimension 1: 230 VSerie: BWOModell: BWO 155Aufgenommene Motorleistung (P1): 0,009Aufgenommene Motorleistung (P1) pro Motor: 0,009Anschluss Einlassseite: -Anschlussgröße: -Nenndurchmesser Anschluss Einlassseite: -Einbaulänge: - mmMax. Arbeitsdruck: 10Mediumtemperatur (Dauerbetrieb): 2 - 95Umgebungstemperatur: 2 - 40Pumpenhöhe: 110 mmElektrischer Anschluss: AnschlussklemmenAnzahl der Phasen: 1Druckstufe Artikel: PN 10Bemessungsspannung: 115 - 230Nennstrom: 0,02Frequenz: 50/60 HzMin. Mediumtemperatur (Dauerbetrieb): 2Schutzart (IP): IP44Max. Mediumtemperatur (Dauerbetrieb): 95Max. Förderhöhe: 1,3 mVolumenstrom (BEP): 0,35Förderhöhe bei Volumenstrom (BEP): 9,8Anschlussspannung: 1 x 230 VDrehzahl: 3000Doppelpumpe: NeinIsolationsklasse nach IEC: FNennvolumenstrom: 0,95Förderhöhe bei Nennvolumenstrom: 13UBA-Positivliste: Ja Bitte beachte: Dekoration nicht im Lieferumfang enthalten. Vortex Blueone BWO 155 Servicemotor Ersatzmotor 2,5-9 Watt 433-101-000 BLUEONE bedeutet bei Vortex höchste Effizienz (2,5 – 9Watt)durch die neu entwickelte Pumpengeneration mit Permanent-Magnet-Motor. Es gibt keine umlaufende Lagerwelle. Der Stator überträgt das Magnetfeld direkt auf den magnetisch ansprechenden Rotor, der auf einer Lagerkugel gelagert ist. Das Rotorlager ist selbstnachstellend und wird durch das Wasser geschmiert. Der Rotor kann ersetzt und auch gereinigt werden. Technische Daten: Pumpe Max. Förderhöhe 1,3 mWS Max. Fördermenge 950 l/h Druckfestigkeit 10 bar Temperaturfestigkeit 95°C Motor Leistungsaufnahme 2,5 – 9 Watt Wellenloser, blockierstromfester Kugelmotor Elektrischer Anschluss 230 V/50 Hz Leistungsaufnahme max. 9 W Schutzart IP 42 Rotor Edelstahl, Noryl Trennkalotte, Lagerstift Edelstahl Lieferumfang: - BWO 155 Servicemotor ohne Pumpengehäuse - mit Dichtung zwischen Gehäuse und Motor Hinweis: Um dieses Produkt in die Hausinstallation integrieren zu können, muss ein Eingriff in das 230 Volt-Netz erfolgen. Arbeiten am 230Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen. n.a. mit permanentmagnetischem Rotor und Dichtring · passt in alle Vortex Pumpen· gehäuse mit Kugelmotor ab Baujahr 1980 und in die marktgängigen Pumpengehäuse Grundfos · Wilo · LowaraDaten: wellenloser · blockierstromfester Kugelmotor mit ECM·Technologie und Dreh· zahlregelung von 2.000 bis 3.000 1/min und Permanentmagnet·Rotor · 1x115·230 V / 50·60 Hz · H / Q = max. passend für Vortex mit Kugelmotor · Grundfos UP 15-13 · Grundfos UP 15-14 · Grundfos UP 20-14 · Grundfos UPS 15-14 · Grundfos UPS 20-14 · Laing/ITT/Lowara E1-13/100 · Laing/ITT/LowaraE1-15/700 · Laing/ITT/Lowara S1-13/100 · Laing/ITT/Lowara S1-15/700 · Laing/ITT/Lo Weitere technische Eigenschaften: · Anschlussspannung 1x 230 V· Anzahl der Phasen 1· Art der Drehzahlregelung stufenlos· Aufgenommene Motorleistung (P1) 9kW· Aufgenommene Motorleistung (P1) (1) 0,009kW· Bemessungsspannung 115V· Drehzahl 30001/min· Drehzahlregelung Motor eingebaut· Druckstufe Artikel PN 10· Einbaulänge 110mm· Elektrischer Anschluss Anschlussklemmen· Förderhöhe bei Nennvolumenstrom 13· Förderhöhe bei Volumenstrom (BEP) 9,8kPa· Frequenz 50/60 Hz· Isolationsklasse nach IEC F· Kennzeichen UBA-Positivliste Ja· Leistungsaufnahme der Pumpe (solpump) 9W· Leistungsaufnahme der Pumpe im Bereitsch 0,0W· Leistungsaufnahme der Pumpe im Bereitsch (1) 0W· Mediumtemperatur (Dauerbetrieb) 2Grad Celsius· Min. Mediumtemperatur (Dauerbetrieb) 2· Nennstrom 0,02A· Nennvolumenstrom 0,95· Pumpenhöhe 110· Schutzart (IP) IP44· Umgebungstemperatur 40Grad Celsius· Volumenstrom (BEP) 0,35m3/h· Max. Arbeitsdruck 10bar· Max. Förderhöhe 1,3m· Max. Mediumtemperatur (Dauerbetrieb) 95· Max. Pumpvolumen 0,95m3/h
