Artikelbeschreibung:

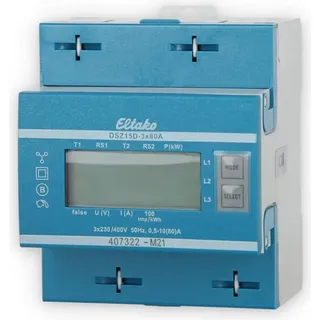

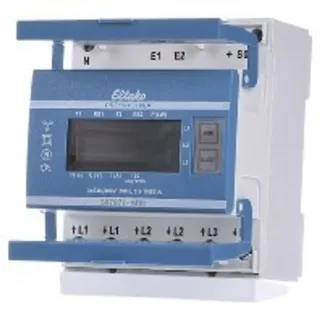

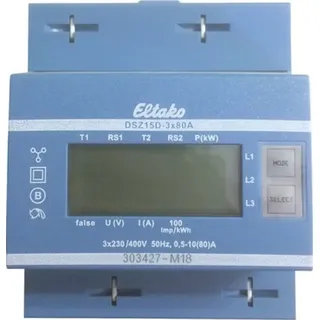

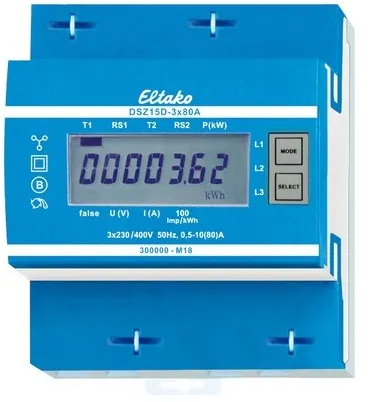

Technische DatenBetriebsspannung (Details)230 V 400 VHerstellerfarbeBlauAbm.(B x H) 70 mm x 58 mmGewicht0.25Höhe58 mmBreite70 mmStrom-Bereich10 bis 80 ANennspannungs-Bereich230 bis 400 VEinbau-Breite70 mmAnzeigedigitalMessfunktionWirkleistungTypDSZ15D-3x80A MIDStrom (max.)80 AStrom (min.)10 ALaststrom80 ANetzspannung (max.)400 VNetzspannung (min.)230 VBetriebsspannung230 V400 VMID-ZulassungJaGenauigkeits-KlasseBFrequenz50 HzProdukt-ArtDrehstromzähler Drehstromzähler zur EnergieverbrauchsanzeigeSO-Schnittstelle und Anzeige für Anschlussfehlerzwei N-Klemmen zur sicheren Durchverdrahtungmit und ohne Rücklaufsperre erhältlichAnzeige Display: 6 + 1 oder 5 + 2 Stellen umschaltendMID geeicht nach TAB 2007, Auführung beachtenAnschlusskennwerte: 230 V AC / 50 HzKlemmbereich bis 16 mm2Genauigkeitsklasse: B +/- 1 % ** Wandlermessung 5 A Zählertyp: elektronischNennstrom (In): 10AMaximalstrom (Imax): 80AGenauigkeitsklasse: BPolart: VierleiterAusführung: DirektmessungEnergieart: WirkleistungGeeignet für: BezugTarifausführung: ZweitarifTarifsteuerung: externRücklaufsperre: neinGeeicht: neinZulassung: Measuring Instruments DirectiveImpulsausgang: optischImpulsart: S0Anzeigeart: digitalMontageart: REGBreite in Teilungseinheiten: 4Ausführung der Schnittstelle: sonstigeAnzahl der Stellen: 7Schutzart (IP): IP20 Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Features: - Maximalstrom 3x80A, minimaler Eigenverbrauch - Direkt messender Zähler mit hoher Genauigkeit - Für DIN-EN 60715 TH35 Tragschiene - Zweitarif-Funktion für flexible Nutzung - Optischer Impulsausgang S0 für Monitoring Technische Daten: - Zählertyp: elektronisch - Nennstrom (In): 10 A - Maximalstrom (Imax): 80 A - Nennspannung (Un) N-L: 230 V - Nennspannung (Un) L-L: 400 V - Frequenz: 50 Hz - Leistungsaufnahme: 0,5 W - Genauigkeitsklasse: B - Polart: Vierleiter - Ausführung: Direktmessung - Energieart: Wirkleistung - Tarifausführung: Zweitarif - Tarifsteuerung: extern - Rücklaufsperre: ja - Geeicht: ja - Impulsausgang: optisch - Impulsart: S0 - Impulsrate: 1000 Imp/kWh (kvarh) - Anzeigeart: digital - Montageart: REG - Breite in Teilungseinheiten: 4 - Anzahl der Stellen: 7 - Schutzart: IP20 - Farbe: blau - Maße (BxTxH): 70x58x82 mm Lieferumfang: - Drehstromzähler - Bedienungsanleitung Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Drehstromzähler MID, geeicht DSZ15D-3x80A MID Zählertyp elektronisch, Nennstrom (In) 10A, Maximalstrom (Imax) 80A, Nennspannung (Un) N-L 230 ... 230V, Nennspannung (Un) L-L 400 ... 400V, Frequenz 50 ... 50Hz, Genauigkeitsklasse B, Polart Vierleiter, Ausführung Direktmessung, Energieart Wirkleistung, Geeignet für Bezug, Tarifausführung Zweitarif, Tarifsteuerung extern, Rücklaufsperre, Geeicht, Zulassung Measuring Instruments Directive, Impulsausgang optisch, Impulsart S0, Impulsrate 1000 ... 1000Imp/kWh (kvarh), Anzeigeart digital, Montageart REG, Breite in Teilungseinheiten 4, Ausführung der Schnittstelle sonstige, Anzahl der Stellen 7, Schutzart (IP) IP20, Nur geeichte Zähler sind nach Paragraph 25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach Paragraph 19. Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt Nur geeichte Zaehler sind nach §25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach §19. Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugeraet fuer Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%) . Mit S0-Schnittstelle. Der direkt messende Drehstromzaehler misst die Wirkenergie anhand der zwischen den Eingaengen und Ausgaengen fliessenden Stroeme. Der Eigenverbrauch von nur maximal 0,5Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es koennen 1, 2 oder 3 Aussenleiter mit Stroemen bis zu 80A angeschlossen werden. Der Anlaufstrom betraegt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmaessig auch als 2-Tarif-Zaehler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemaess Bedienungsanleitung im Menue geblaettert wird. Zunaechst schaltet sich die Hintergrundbeleuchtung ein. Danach koennen die Gesamt-Wirkenergie je Tarif, die Wirkenergie des ruecksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Aussenleiter angezeigt werden. Fehlermeldung (false) : Bei fehlendem Aussenleiter oder falscher Stromrichtung wird false und der entsprechende Aussenleiter im Display angezeigt. DSZ15D-3x80A MID Drehstromzähler (28380015)
