HEIMEIER Multibox RTL mit Rücklauftemperaturbegrenzer, 9304-00.800

International, Post/DHL, DPD, Spedition

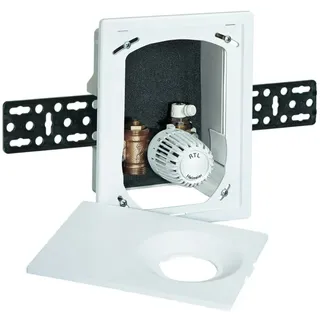

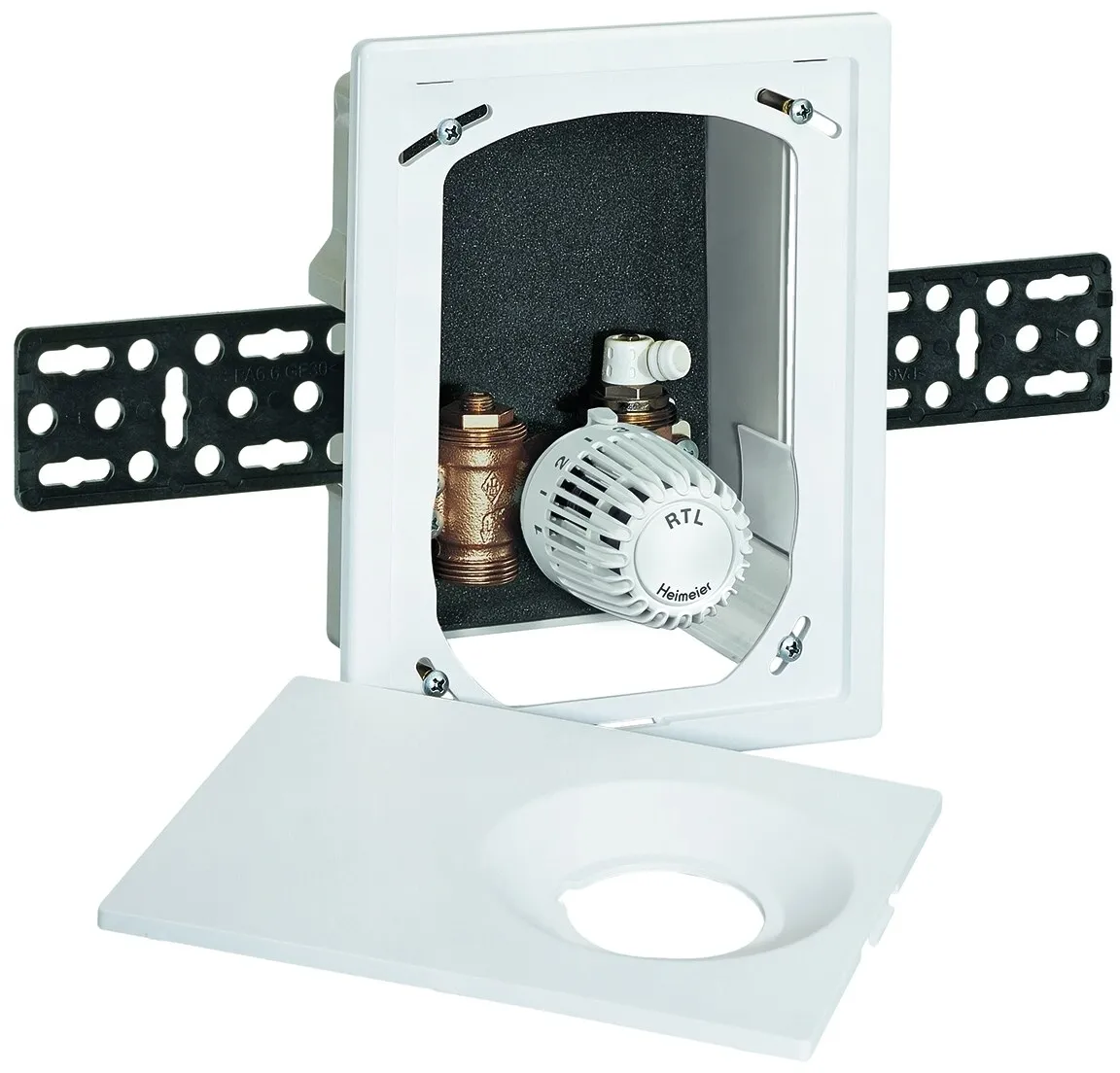

Multibox RTL Unterputz-Rücklauftemperaturbegrenzer von HEIMEIER (Heimeier 9304-00.800) Mit Multibox macht die Montage von Unterputz-Komponenten für die Fußbodenheizung richtig Spaß. Einsatzbereich & Details: Der Heimeier Multibox RTL wird für die Maximalbegrenzung der Rücklauftemperatur bei z. B. kombinierten Fußboden-Radiatorheizungsanlagen zur Temperierung von Fußbodenflächen eingesetzt ( siehe Bild vergrößern ) Es wird ausschließlich die Rücklauftemperatur geregelt. Mit der Absperr- /Regulierspindel kann ein hydraulischer Abgleich vorgenommen werden. Steigt die Rücklauftemperatur z. B. auf Grund reduzierter Heizleistung der Fußbodenheizung durch Fremdwärmeeinflüsse an, so dehnt sich der Dehnstoff im Temperaturfühler aus und wirkt auf den Membrankolben. Dieser drosselt über die Ventilspindel die Wasserzufuhr im Fußboden-Heizkreis. Bei sinkender Mediumtemperatur verläuft der Vorgang umgekehrt. Das Ventil öffnet, wenn der eingestellte Begrenzungswert unterschritten wird. Alle Multibox-Ausführungen sind, je nach Rohrleitungsdruckverlust, geeignet für Heizflächen bis ca. 20 m2. Die Anschlüsse der Multibox sind 3/4 Zoll Eurokonus-Außengewinde und passend zu unseren Eurokonusverschraubungen 3/4 Zoll Vorteile: Er benötigt keinen elektrischen Anschluss oder sonstige Fremdenergie. Die geringe Einbautiefe des UP-Kasten beträgt nur 60 mm. Flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm. Die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen. Abdeckung mit verdeckter Schraubbefestigung Ausführung mit Abdeckung und sichtbarer Skalenhaube in weiß Ventilgehäuse aus korrosionsbeständigem Rotguss universelle Anschlussmöglichkeiten Lieferumfang: Betriebsanleitung Heimeier RTL Box - Unterputz Thermostatventil und Thermostatkopf für Temperaturbegrenzung Frontblende in Farbe weiß

Andere

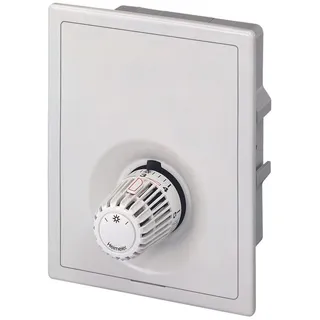

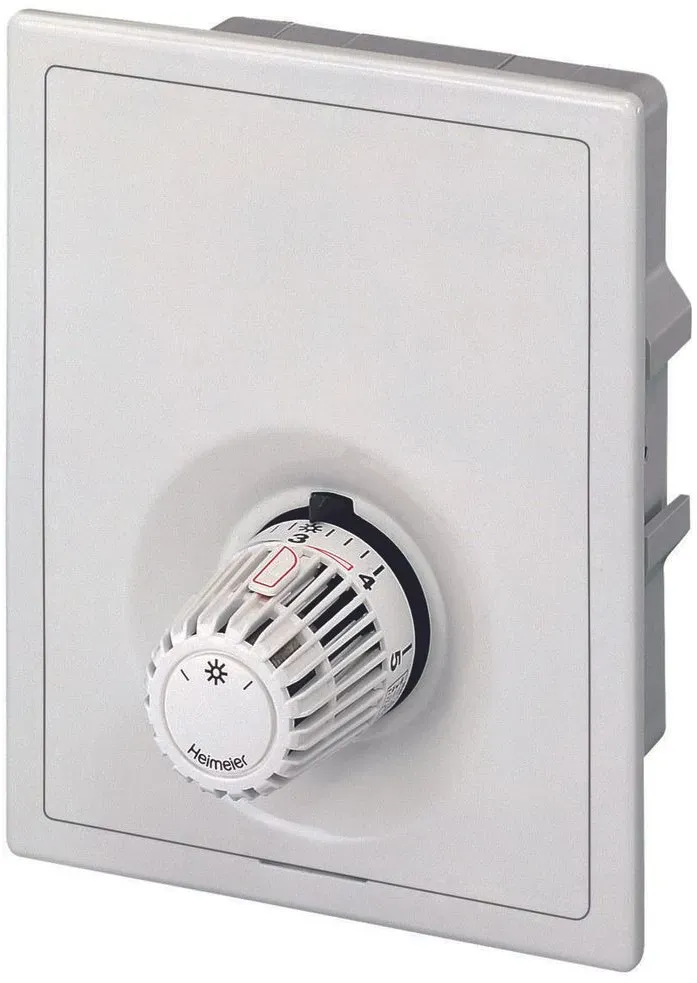

Thermostat Multibox RTL DN 159304-00.800WeißUnterputz-Einzelraumregelung fur FußbodenheizungenMultibox wird für die dezentrale Regelung von Fußbodenheizungen, Wandheizungen oder kombinierten Fußboden-Radiatorheizungsanlagen eingesetzt. Ausgleich bei nicht lotrechtem Einbau bis 6° zu jeder Seite. Abdeckung mit verdeckter Schraubbefestigung. Ausfuhrungen in weiß oder verchromt. Flexible Montage fur alle Wandarten, 30 mm Tiefenausgleich.Ausgleich bei nicht lotrechtem Einbau bis 6° zu jeder SeiteGeschlossene AbdeckplatteMultibox C/E geeignet für Stellantriebe oder FerneinstellerAusgleich bei nicht lotrechtem Einbau bis 6° zu jeder SeiteFlexible Montage fur alle Wandarten, 30 mm TiefenausgleichAbdeckung mit verdeckter SchraubbefestigungAusfuhrungen in weiß oder verchromtFlexible Montage fur alle Wandarten, 30 mm TiefenausgleichEinstellbereich:Thermostat-Kopf K:6 °C bis 28 °CRücklauftemperaturbegrenzer RTL:0 °C bis 50 °CTemperatur:Max. Betriebstemperatur: 90 °CMin. Betriebstemperatur: 2 °CEs ist fur alle Multibox-Ausfuhrungen zu berucksichtigen, dass die von der Anlage gefahrene Vorlauftemperatur fur den Systemaufbau der Fußbodenheizung geeignet ist.Werkstoffe:Ventilgehäuse: korrosionsbeständiger RotgussO-Ringe: EPDMVentilteller: EPDMDruckfedern: EdelstahlThermostat-Oberteile: Messing, PPS.Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der Äußere O-Ring ist unter Druck auswechselbar.Kunststoffelemente aus ABS und PA.Fühlerelemente: Thermostat-Kopf K mit flussigkeitsgefulltem Thermostat. Rucklauftemperaturbegrenzer (RTL) mit dehnstoffgefulltem Thermostat.Funktionen:Maximalbegrenzung der Rucklauftemperatur,Voreinstellung,Absperrung,EntlüftungDimensionen:Gehäuse DN 15.Die Bautiefe des UP-Kasten beträgt nur 60 mm.Flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm.Die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen. IMI Heimeier UP Wandeinbauk. Multibox RTL Rücklauftemperaturbegr. mit RTL weißeinschließlich Rahmen, Abdeckplatte und Befestigungsschienen. Für die Rücklauftemperaturbegrenzung von z. B. kombinierten Fußboden-Radiatorheizungsanlagen. Ventilgehäuse aus korrosionsbeständigem Rotguss, einschließlich Bauschutzkappe, Entlüftungs- bzw. Spülventil und Absperr-/Regulierspindel. Thermostat-Oberteil mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung. Äußerer O-Ring ohne Entleeren der Anlage auswechselbar. RTL-Fühlerelement mit Sollwertbereich 10 Grd C bis 50 Grd C. Merkzahl 1-5. Anschluss Außengewinde G 3/4, in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahloder Verbundrohr. Einbautiefe: 60 mm. Produktdetails:Farbe: weißUnterputz-Wandeinbaukasten mit Rücklauftemperaturbegrenzerfür die Rücklauftemperaturbegrenzung von z.B. kombinierten Fußboden-RadiatorheizungsanlagenVentilgehäuse aus korrosionsbeständigem Rotgusseinschließlich Bauschutzkappe, Entlüftungsventil und Absperr-/RegulierspindelThermostatoberteil mit Niro Stahl-, Spindel und doppelter O-Ring-Abdichtungäußerer O-Ring ohne Entleeren der Anlage auswechselbarSollwerbereich 0 Grad bis 50 Grad CMerkzahl 0-5Anschluss Außengewinde G 3/4in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl-, oder VerbundrohrLieferumfang:Heimeier Multibox Unterputz Rücklauftemperaturbegrenzer weiß 9304-00.800einschließlich Rahmen, Abdeckplatte und Befestigung schienen Multibox RTL mit Rücklauftemperaturbegrenzer. Abdeckung und K-Thermostatkopf in Weiß RAL 9016 Heimeier multibox rtl retourwaterbegrenzing wit Wit

Post/DHL, Andere, Versand nach A

Heimeier Heizungszubehör / Ersatzteil

Multibox wird zur dezentralen Steuerung von Fußboden- oder Wandheizsystemen oder kombinierten Fußboden-/Radiatorheizsystemen verwendet. Für eine Ausrichtung um bis zu 6° auf jeder Seite bei unebener Installation. Abdeckung mit verdeckter Schraubverbindung. Modelle in Weiß oder Chrom. Einstellbare Befestigung für alle Wandstrukturen, 30 mm Tiefenausgleich
