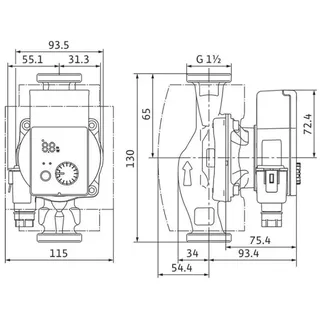

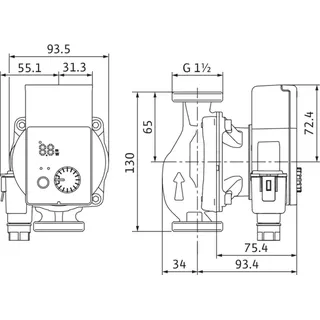

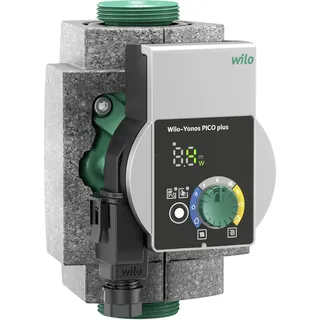

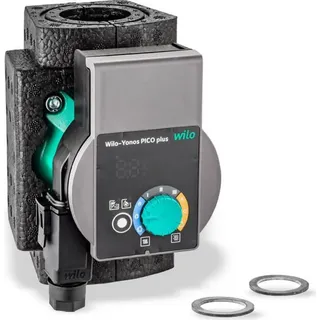

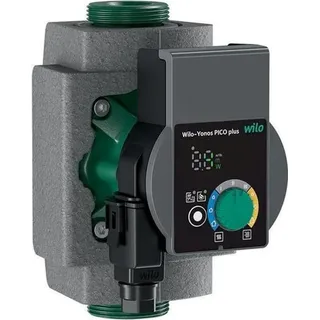

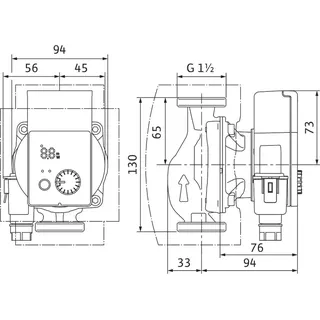

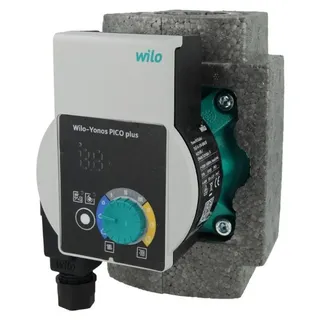

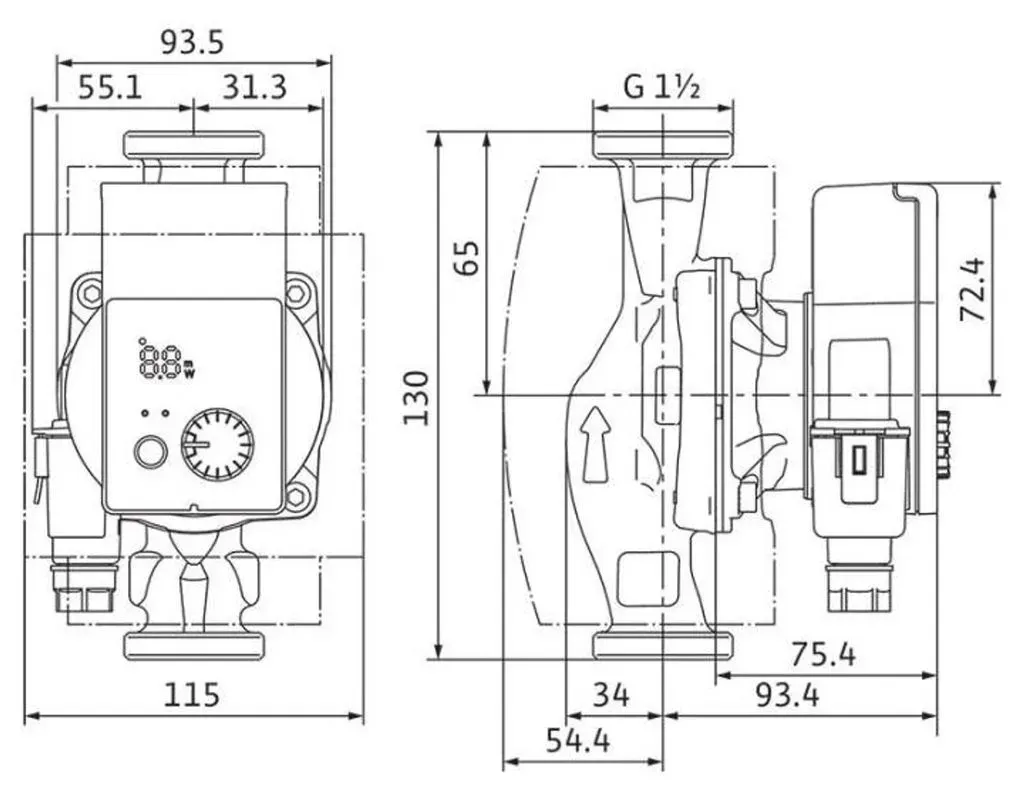

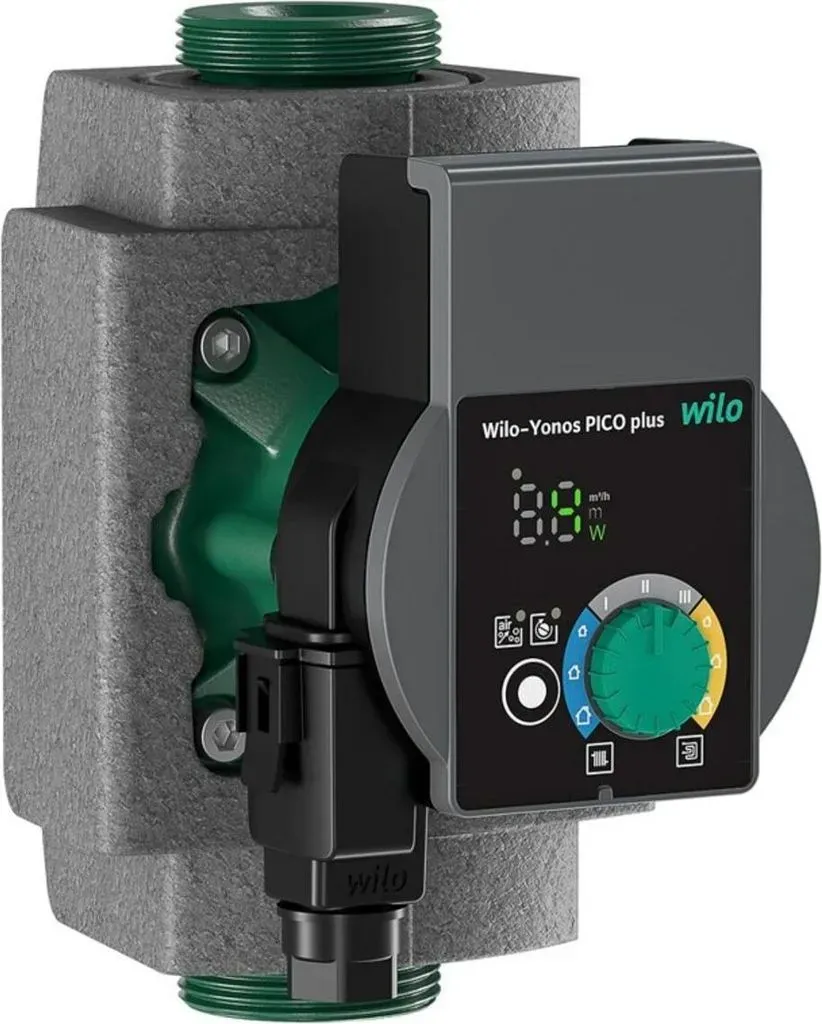

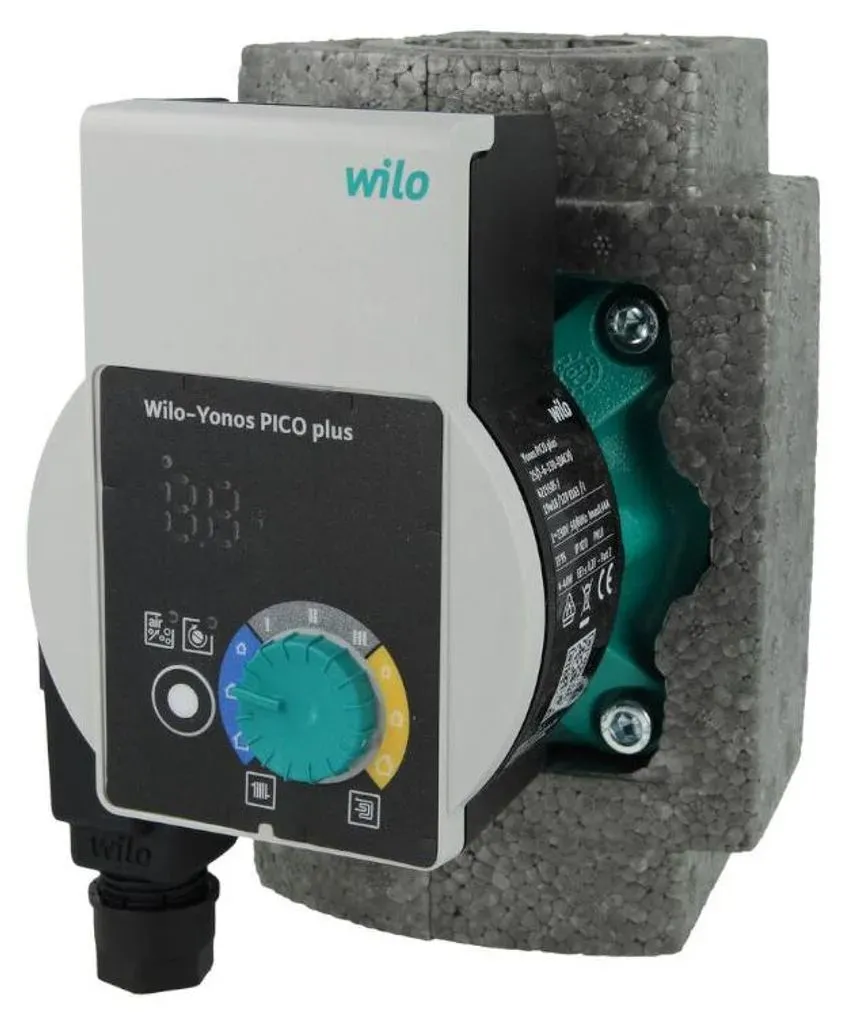

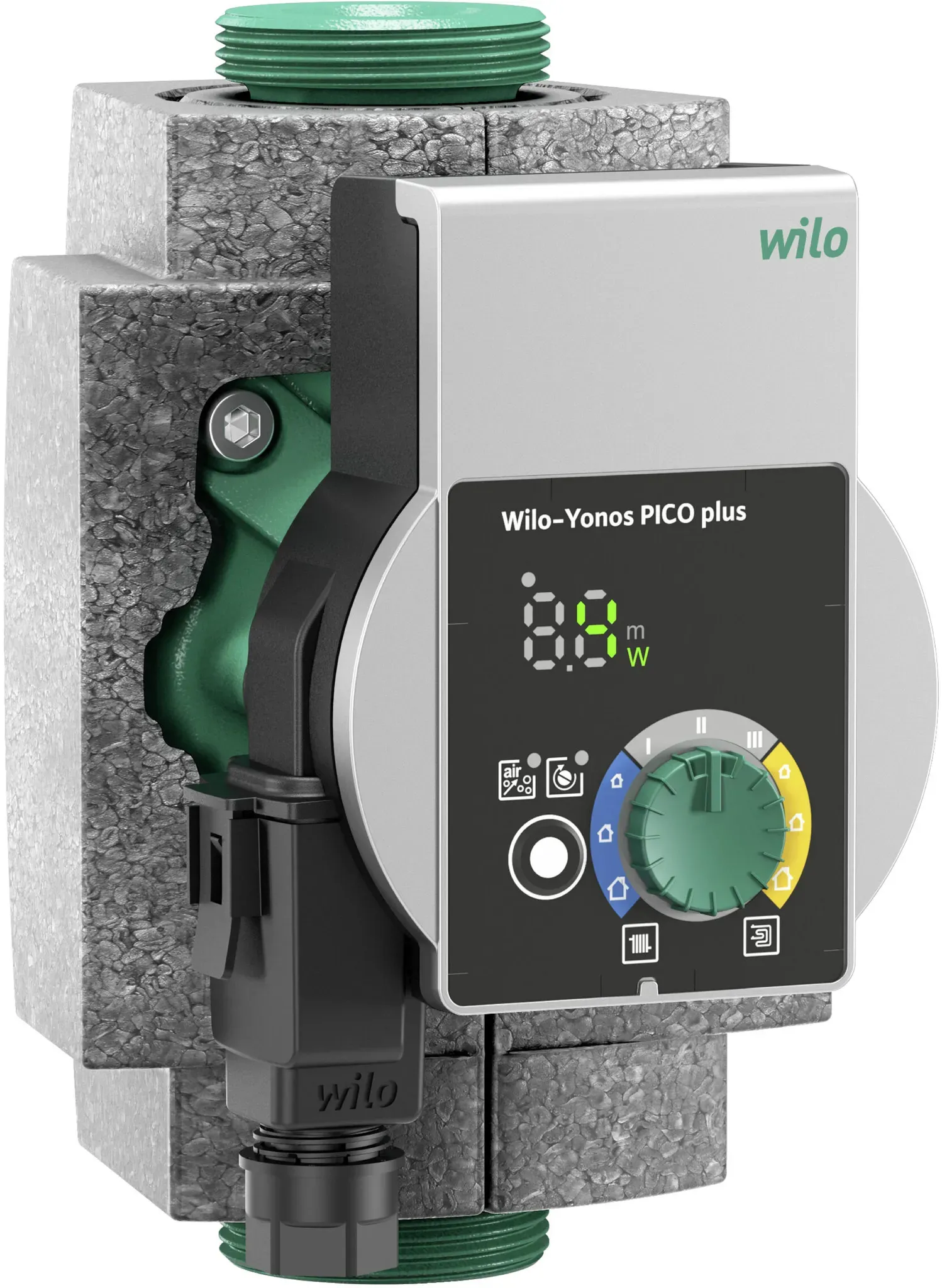

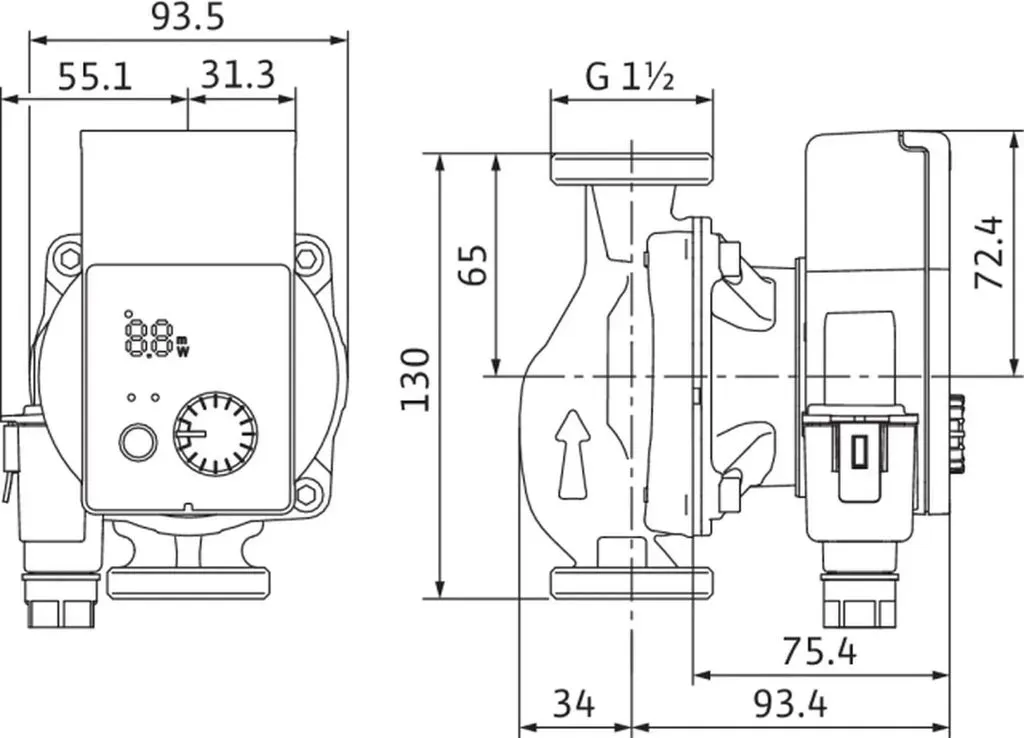

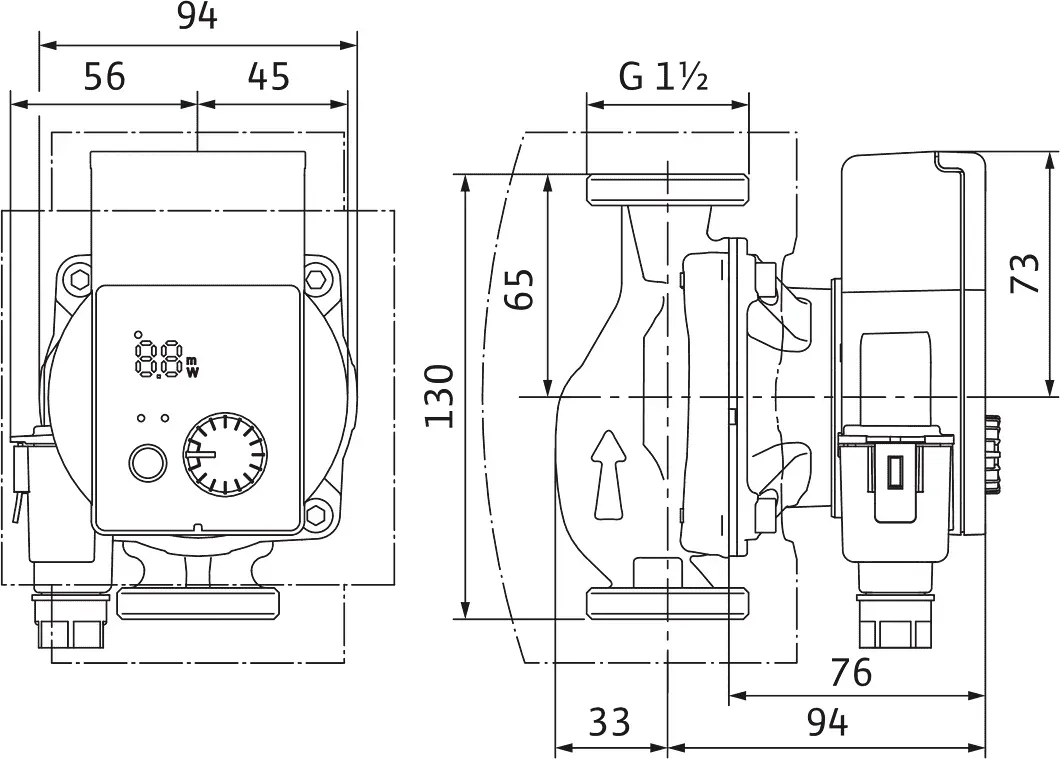

Elektronisch geregelte Hocheffizienzpumpe für Heizungs- und KlimaanwendungenIn der Welt der Heizungs- und Klimaanlagen definiert die Hocheffizienzpumpe Wilo-Yonos PICO plus, elektronisch geregelt, eine neue Ära in Bezug auf Leistung und Benutzerfreundlichkeit. Diese wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss und blockierstromfestem Synchronmotor, der auf ECM-Technologie basiert, bietet eine integrierte elektronische Leistungsregelung zur stufenlosen Differenzdruckregelung. Sie ist vielseitig einsetzbar für alle Heizungs- und Klimaanwendungen, wobei der Regelmodus je nach Anwendung zwischen Radiatoren- und Fußbodenheizung wählbar ist.Details der Pumpe Yonos PICO plusNetzanschluss: 1230 V ±10 %, 50/60 Hzindex (EEI): 0,18Förderstrom max.: 2,7 m3/hmaximaler Betriebsdruck: 10 barPumpenanschluss: G 1 Baulänge: 130 mmGewicht brutto ca.: 1,65 kgArtikelnummer: 4215503Die Hocheffizienzpumpe Wilo-Yonos PICO plus, elektronisch geregelt, definiert eine neue Ära in Bezug auf Leistung und Benutzerfreundlichkeit. Diese wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss und blockierstromfestem Synchronmotor, der auf ECM-Technologie basiert, bietet eine integrierte elektronische Leistungsregelung zur stufenlosen Differenzdruckregelung. Sie ist vielseitig einsetzbar für alle Heizungs- und Klimaanwendungen, wobei der Regelmodus je nach Anwendung zwischen Radiatoren- und Fußbodenheizung wählbar ist.Ein sichtbares Zeichen der neuen Generation von Hocheffizienzpumpen für Heizungs- und Klimaanlagen in Ein- und Zweifamilienhäusern ist der grüne Bedienknopf, der zusammen mit neuen Funktionen für maximalen Komfort bei der Inbetriebnahme und Wartung steht. Voreinstellungen für Radiatoren oder Fußbodenheizungen ? symbolisiert durch Piktogramme ? sparen wertvolle Zeit bei der Inbetriebnahme. Mit einer Genauigkeit von 0,1 Metern können die Einstellungen nachjustiert werdenDie Pumpe verfügt über eine integrierte elektronische Leistungsregelung, die eine stufenlose Differenzdruckregelung ermöglicht. Damit wird der Energieverbrauch optimal angepasst, was zu erheblichen Kosteneinsparungen führt. Die Möglichkeit, den Regelmodus je nach Anwendung zwischen Radiatoren- und Fußbodenheizung zu wählen, macht sie äußerst vielseitig einsetzbar.Der grüne Bedienknopf, bringt nicht nur neue Funktionen, sondern bietet maximalen Komfort bei der Inbetriebnahme und Wartung. Die voreingestellten Optionen für Radiatoren oder Fußbodenheizungen sparen wertvolle Zeit während der Installation. Mit einer Genauigkeit von 0,1 Metern können die Einstellungen feinjustiert werden, was die Effizienz weiter steigert. Die Pumpe ist mit einer Dämmschale ausgestattet, um die zu verbessern. Der Stromverbrauch wird im Wechsel mit dem aktuellen Volumenstrom angezeigt, was eine bessere Kontrolle ermöglicht.Die kompakte Bauweise der Wilo-Yonos PICO plus macht den Austausch Ihrer Pumpe so einfach wie nie zuvor. Damit ist sie nicht nur leistungsstark, sondern auch äußerst benutzerfreundlich.Serienmäßig mit:vorwählbare Regelungsarten zur optimalen Lastanpassung: Differenzdruck constant (?p-c), Differenzdruck variabel (?p-v), Konstant-Drehzahl (3 Regelkennlinien)integrierter MotorschutzLED-Anzeige zum Einstellen des Sollwerts, Anzeige des laufenden Verbrauchs in Watt und des Durchflusses in m3/hautomatische Deblockierfunktionmanuelle Entlüftungsfunktion zur Entlüftung des Rotorraumesmanueller NeustartWärmedämmschale serienmäßigIm Standard-Lieferumfang enthalten:Wilo Nassläufer-Umwälzpumpe Yonos PICO plus 25/1-4-130, G11/2,1x230VWeitere Modelle der Yonos PICO PlusWilo Nassläufer-Umwälzpumpe Yonos PICO plus 25/1-6, Rp 1, G11/2,1x230VWilo Nassläufer- Umwälzpumpe Yonos PICO plus 30/1-6, Rp11/4, G2, 1x230VWilo Nassläufer- Umwälzpumpe Yonos PICO plus 15/1-4 Rp1/2, G1, 1x230VWilo Nassläufer- Umwälzpumpe Yonos PICO plus 15/1-6, Rp1/2, G1, 1x230VWilo Nassläufer- Umwälzpumpe Yonos PICO plus 30/1-4, Rp11/4, G2, 1x230VWilo Nassläufer- Umwälzpumpe Yonos PICO plus 25/1-6-130, G11/2, 1x230VWilo Nassläufer- Umwälzpumpe Yonos PICO plus 30/1-8, G2, 58WWilo Nassläufer- Umwälzpumpe Yonos PICO plus 25/1-4, RP1, G11/2, 1x230V Wilo Nassläufer-Hocheffizienzpumpe Yonos PICO plus 25/1-4 130mmHocheffizienzpumpe Wilo-Yonos PICO plus, elektronisch geregelt. Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfester Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Heizungs- und Klimaanwendungen. Regelmodus gemäß der Anwendung Radiatoren-/Fußbodenheizung wählbar.Serienmäßig mit:Vorwählbare Regelungsarten zur optimalen Lastanpassung: Differenzdruck constant (p-c), Differenzdruck variabel (p-v), Konstant-Drehzahl (3 Regelkennlinien)Integrierter MotorschutzLED Anzeige zum Einstellen des Sollwerts und Anzeige des laufenden Verbrauchs in WattAutomatische DeblockierfunktionManuelle Entlüftungsfunktion zur Entlüftung des RotorraumesManueller NeustartWärmedämmschale serienmäßigBild dient zur Veranschaulichung und kann vom Original abweichen. Achtung: Eine Verschraubung zum Anschluss der Pumpe ist nicht im Lieferumfang enthalten. Diese finden Sie unter dem Punkt 'Zur Auswahl passt' oder in der Kategorie Pumpenverschraubungen. Zulässiger Einsatzbereich Temperaturbereich bei max. Umgebungstemperatur +25 °C-10...+110 °CTemperaturbereich bei max. Umgebungstemperatur +40 °C-10...+95 °CMaximal zulässiger Betriebsdruck Pmax10 barRohranschlüsse RohrverschraubungRp 1Baulänge L0130 mm Motor/Elektronik index (EEI) 0,18Elektromagnetische VerträglichkeitEN 61800-3StöraussendungEN 61000-6-3StörfestigkeitEN 61000-6-2DrehzahlregelungFrequenzumrichterSchutzartIP X2DIsolationsklasseFNetzanschluss1230 V, 50/60 HzDrehzahl n800 - 3500 1/minMotornennleistung P215 WLeistungsaufnahme 1230 V P14 - 20 WStrom max. I0,26 AMotorschutznicht erforderlich (blockierstromfest)Kabel-Verschraubung Connector11 PGWerkstoffe PumpengehäuseGrauguss (EN-GJL-200)LaufradKunststoff (PP - 40% GF)PumpenwelleEdelstahlLagerKohle, metallimprägniertMindestzulaufhöhe bei 50°C0,4999974 mMindestzulaufhöhe bei 95°C2,999995 mMindestzulaufhöhe bei 110°C10 mMindestzulaufhöhe bei 130°C H0 mGewicht Netto ca. 1,65 kg mit Verschraubungsanschluss, blockierstromfestem EC-Motor, integrierter elektronischer Leistungsregelung, Einsatz: Warmwasserheizungen aller Systeme, Klimaanwendungen, industrielle Umwälzanlagen Technische Daten:Werksnummer: 4215503Produktkategorie: HeizungspumpeAnschluss: 1Ausführung: Typ 25/1-4-130, Rp 1", 130 mmLänge: 130 mmTyp: 25/1-4-130Marke: WILO Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:Werksnummer: 4215503Produktkategorie: HeizungspumpeAnschluss: 1Ausführung: Typ 25/1-4-130, Rp 1", 130 mmLänge: 130 mmTyp: 25/1-4-130Marke: WILO Bitte beachte: Dekoration nicht im Lieferumfang enthalten. Wilo Yonos PICO plus 25/1-4-130 Umwälzpumpe – 230V | Art.-Nr. 4215503Die Wilo Yonos PICO plus 25/1-4-130 ist eine kompakte Hocheffizienz-Umwälzpumpe mit modernster ECM-Technologie und elektronischer Leistungsregelung. Sie eignet sich ideal für Warmwasserheizungen, Klimaanlagen und industrielle Umwälzanlagen. Produkt-Highlights:Extrem kompakte Bauform – nur 130 mm BaulängeBlockierstromfester EC-Motor mit SynchrontechnologieElektronische Leistungsregelung mit DifferenzdrucksteuerungIntuitive Bedienung über grünen Wilo-KnopfKonstante & variable Drehzahlmodi wählbar (z. B. Radiatoren/Fußbodenheizung)Serienmäßig mit Wärmedämmschale und Wilo-ConnectorAnzeige der Leistungsaufnahme in Watt und FörderhöheManuelle & automatische Entlüftungs- und Neustartfunktion Funktionen im Überblick:Konstanter oder variabler Differenzdruck3 Konstant-Drehzahl-ModiEinstellung der Betriebsart (z. B. Fußbodenheizung/Radiator)Stufenlose Leistungsanpassung je nach AnwendungManuelle & automatische EntlüftungsfunktionAnzeige von Störmeldungen (Fehlercodes)Schlüsselansatz für einfache DemontagePartikelfilter integriert Lieferumfang:1 × Wilo Yonos PICO plus 25/1-4-130 Umwälzpumpe1 × Wärmedämmschale1 × Wilo-Connector1 × Dichtungsset1 × Bedienungsanleitung Technische Daten:Hersteller: WiloBezeichnung: Yonos PICO plus 25/1-4-130Artikelnummer: 4215503Spannung: 230 V / 50 HzBaulänge: 130 mmFörderhöhe: 1–4 mFördermedientemperatur: -10 °C bis +95 °CMax. Betriebsdruck: 10 barSchutzart: IP X2 DAnschluss: Rp 1", G 1 1/2" Vorteile im Alltag:Maximale durch optimierten WirkungsgradMinimaler Stromverbrauch durch intelligente SteuerungEinfache Installation durch SchnellanschlussIdeal bei beengten Platzverhältnissen dank kompakter Bauweise Hinweis:Die Pumpe ist ausschließlich für geschlossene Heizungsanlagen geeignet. Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. Herstellerinformationen:WILO SEWilopark 144263 DortmundDeutschland:

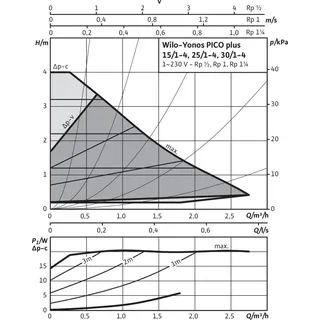

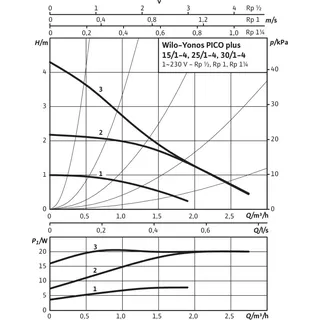

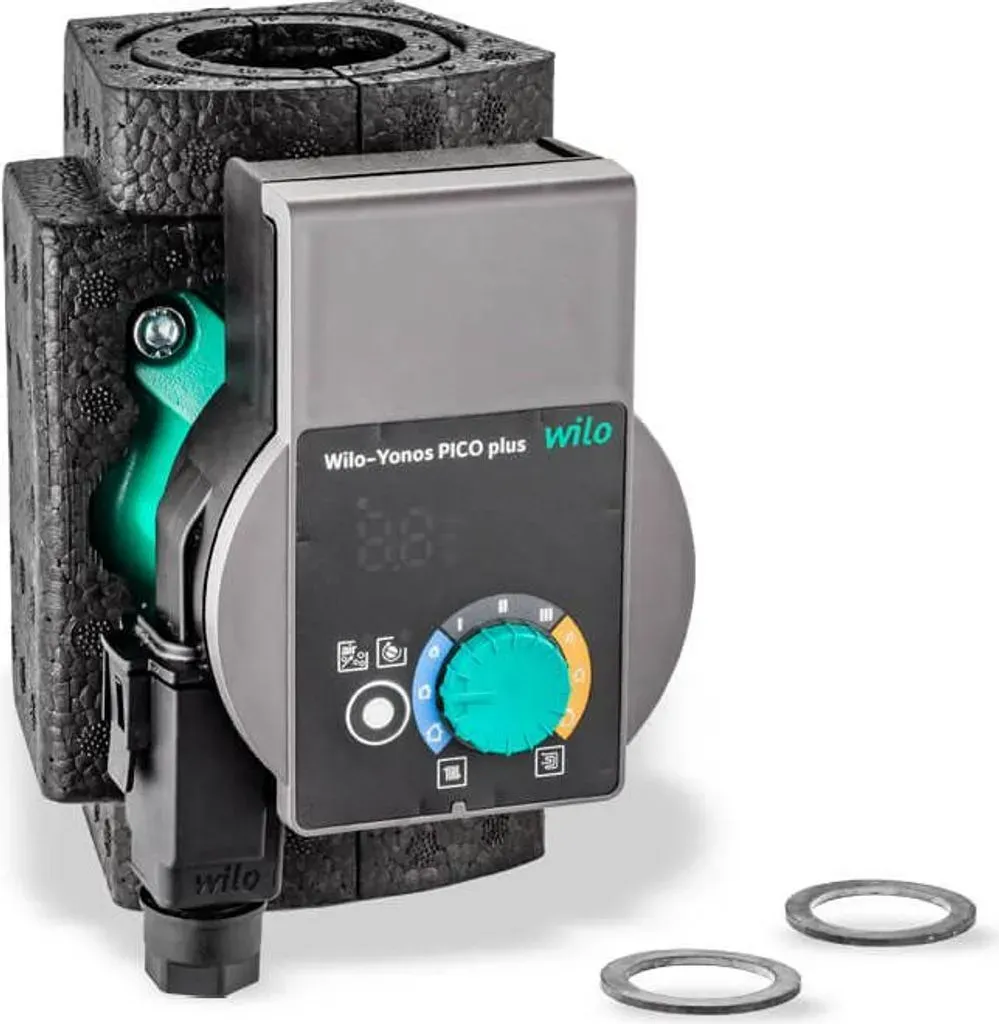

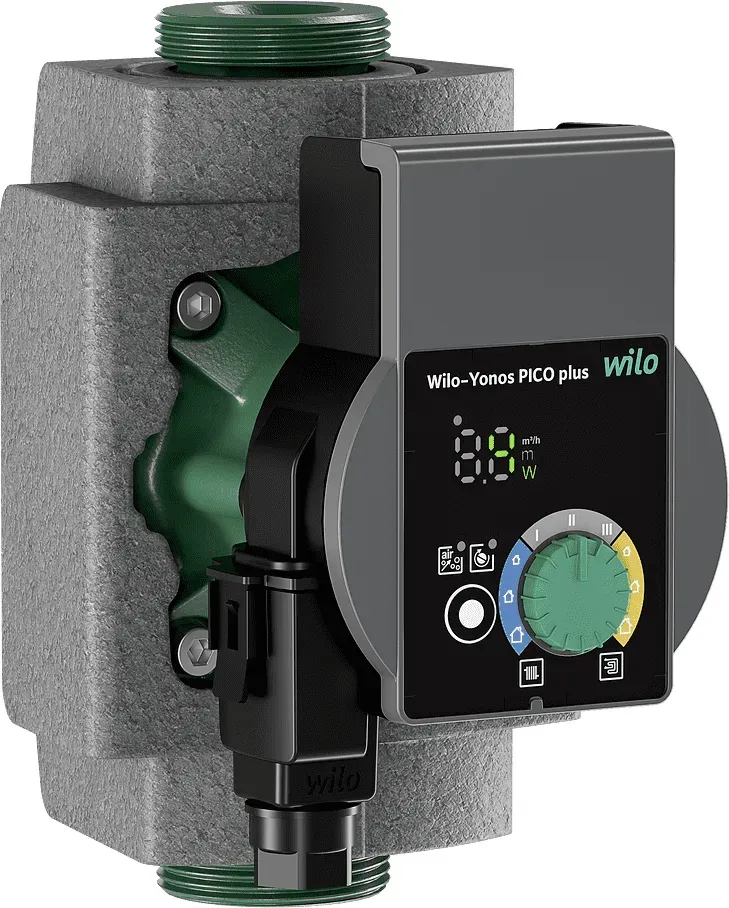

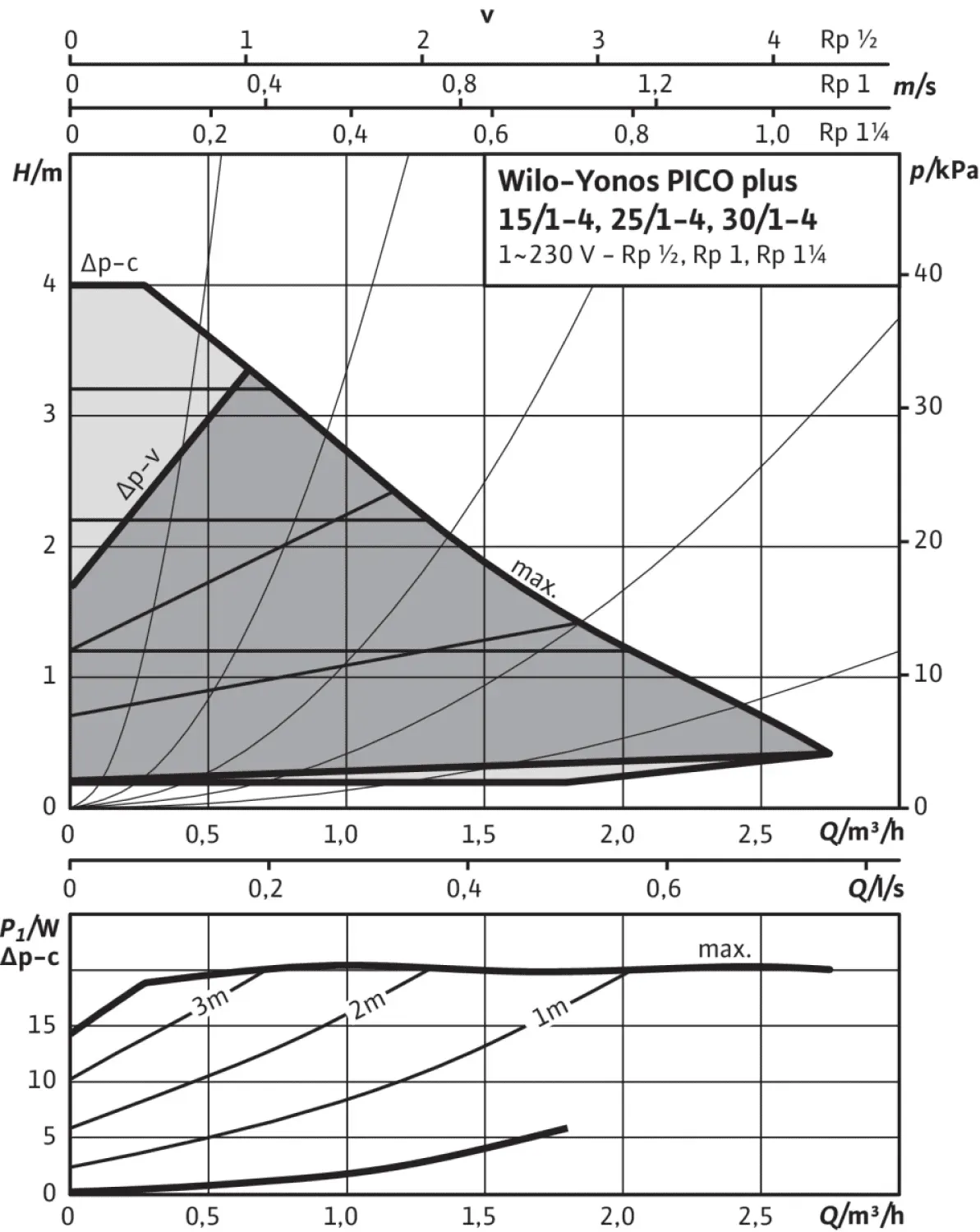

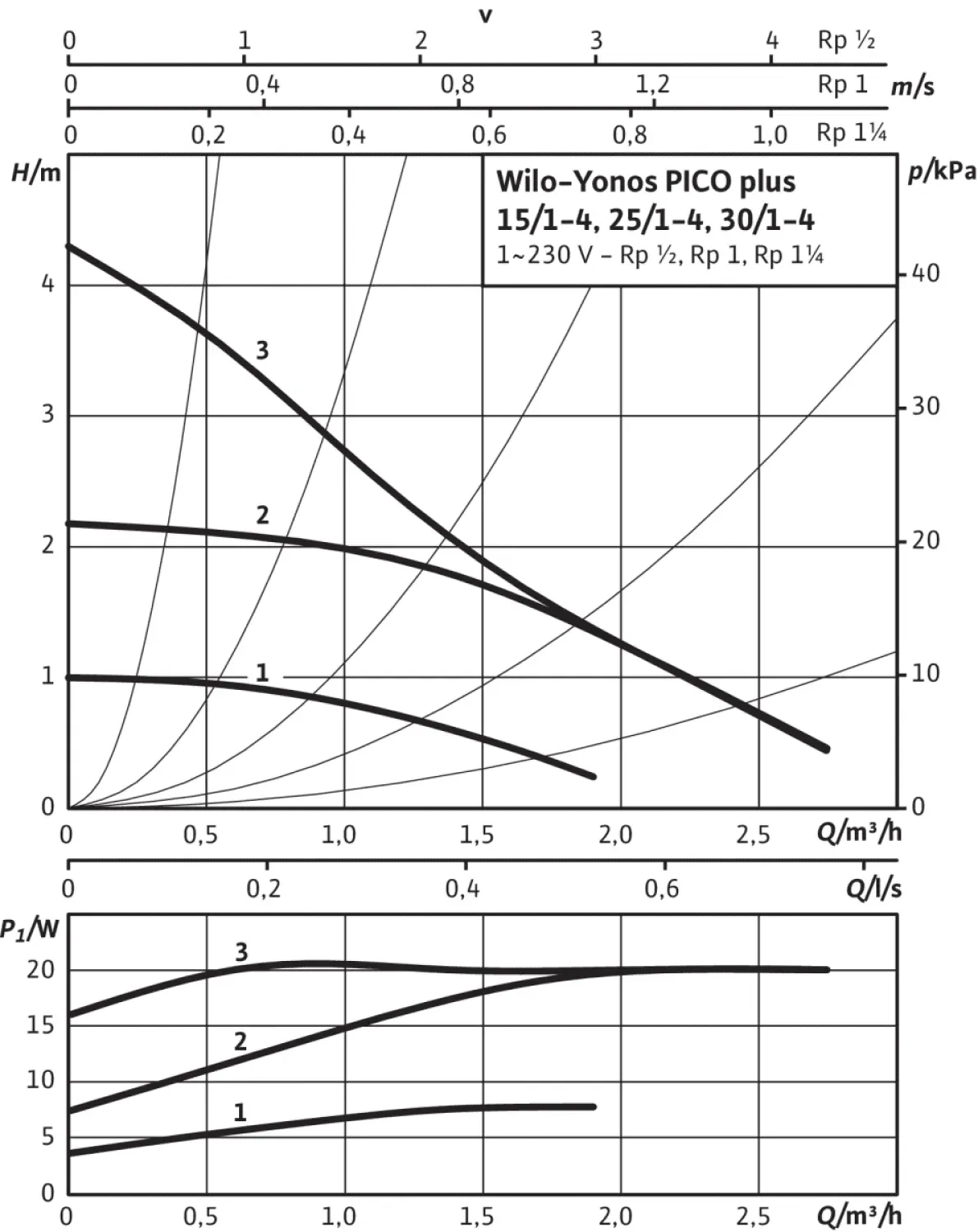

[email protected]: 4048482758350 Hocheffizienzpumpe Wilo-Yonos PICO plus, elektronisch geregelt. Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfester Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Heizungs- und Klimaanwendungen. Regelmodus gemäß der Anwendung Radiatoren-/Fußbodenheizung wählbar.Serienmäßig mit:Vorwählbare Regelungsarten zur optimalen Lastanpassung: Differenzdruck constant (p-c), Differenzdruck variabel (p-v), Konstant-Drehzahl (3 Regelkennlinien)Integrierter MotorschutzLED Anzeige zum Einstellen des Sollwerts, Anzeige des laufenden Verbrauchs in Watt und des Durchflusses in m3/hAutomatische DeblockierfunktionManuelle Entlüftungsfunktion zur Entlüftung des RotorraumesManueller NeustartWärmedämmschale serienmäßigBetriebsdatenFördermedium: Wasser, Ethylenglykol, PropylenglykolMin. Medientemperatur: -10 °CMax. Medientemperatur: 95 °CMin. Umgebungstemperatur: -10 °CMax. mit Verschraubungsanschluss, blockierstromfestem EC-Motor, integrierter elektronischer Leistungsregelung, Einsatz: Warmwasserheizungen aller Systeme, Klimaanwendungen, industrielle Umwälzanlagen mit Verschraubungsanschluss · blockierstromfestem EC-Motor · integrierter elektronischer Leistungsregelung · Einsatz: Warmwasserheizungen aller Systeme · Klimaanwendungen · industrielle Umwälzanlagen Weitere technische Eigenschaften: · Isolationsklasse nach IEC: F · Max. Mediumtemperatur (Dauerbetrieb): 95 · Förderhöhe bei Nennvolumenstrom: 203,8kPa · Min. Mediumtemperatur (Dauerbetrieb): -10 · Drehzahlregelung Motor: eingebaut · Werkstoff des Gehäuses: Gusseisen · Frequenz: 50/60 Hz · Doppelpumpe: Nein · Nennvolumenstrom: 1,4m3/h · Aufgenommene Motorleistung (P1): 20kW · Werkstoffgüte: Gusseisen GG 20 (GJL-200) · Nennstrom: 0,26A · Anschluss Auslassseite Außengewinde Gas zylindrisch BSPP (ISO 228-1)· Anschluss Einlassseite Außengewinde Gas zylindrisch BSPP (ISO 228-1)· Anschlussstandard Auslassseite ISO 228-1· Anschlussstandard Einlassseite ISO 228-1· Anzahl der Phasen 1· Aufgenommene Motorleistung (P1) (1) 0,02kW· Aufgenommene Motorleistung (P1) (1) 20kW· Bemessungsspannung 230V· Druckstufe Flanschanschluss Auslassseite PN 10· Druckstufe Flanschanschluss Einlass PN 10· Durchmesser, Anschluss Einlassseite 1 1/2 Zoll (40)· Flanschform sonstige· Förderhöhe bei Nennvolumenstrom (1) 19,99· Förderhöhe bei Volumenstrom (BEP) 19,99kPa· Isolationsklasse f· Kennzeichen UBA-Positivliste Nein· Länge Anschluss 1 94· Leistungsaufnahme der Pumpe im Bereitsch 4W· Mediumtemperatur (Dauerbetrieb) -10Grad Celsius· Nenndurchmesser 1 Zoll (25)· Nenndurchmesser, Anschluss Auslassseite 1 1/2 Zoll (40)· Nennvolumenstrom (1) 1,4· Pumpenausführung Einzelpumpe· Rohraußendurchmesser, Anschluss Auslasss 40mm· Umgebungstemperatur -10Grad Celsius· Volumenstrom (BEP) 1,4m3/h· Werkstoff des Gebläserads/Laufrads Polypropylen (PP)· Werkstoff des Pumpengehäuses Gusseisen· Werkstoff Laufrad Kunststoff· Werkstoffgüte des Pumpengehäuses Gusseisen GG 20 (GJL-200)· Werkstoffgüte Gebläserad/Laufrad PP-GF· Max. Arbeitsdruck 10bar· Max. Pumpvolumen 2,748m3/h· Max.Mediumtemperatur(Dauerbetrieb) 95Grad Celsius
