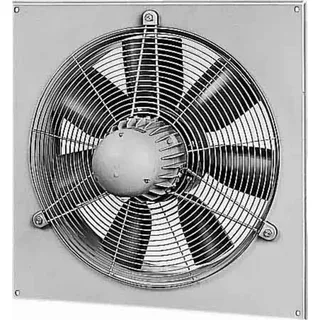

Helios Ventilatoren HQD 400/8/4 Axialventilator 3-PH, 2-tourig

Spedition, Andere

HELIOS HQD 400/8/4 - HOCHLEISTUNGSVENTILATOR FUER VIELSEITIGE LUEFTUNG Effiziente Luftzirkulation mit dem Helios HQD 400/8/4 Axialventilator. Der Ventilator bietet hohe Leistung und Zuverlässigkeit. Der Helios HQD 400/8/4 ist ein polumschaltbarer Axial-Hochleistungsventilator mit einem robusten 3-Phasen-Drehstrommotor. Die Dahlanderwicklung ermöglicht zwei unterschiedliche Drehzahlen. Dies bietet Flexibilität bei der Anpassung an verschiedene Betriebsanforderungen. Die Konstruktion mit einer quadratischen Einbauplatte und angeformter Einströmdüse besteht aus zweifach lackiertem, verzinktem Stahlblech in Papyrusweiß. Dies gewährleistet eine einfache und stabile Installation. Das aerodynamisch optimierte Laufrad mit profilierten Schaufeln aus Thermoplast sorgt fuer einen hohen Wirkungsgrad, ein niedriges Betriebsgeräusch und einen vibrationsfreien Lauf. Das Gerät ist geeignet fuer industrielle Umgebungen. VORTEILE IM UEBERBLICK - Flexible Leistungsanpassung: Durch die Dahlanderwicklung und Polumschaltung stehen zwei Drehzahlen zur Verfügung. Dies ermöglicht eine präzise Anpassung der Leistung an unterschiedliche Betriebsbedingungen. - Effizient und Geraeuscharm: Der hohe Wirkungsgrad in Kombination mit einem niedrigen Betriebsgeräusch sorgt fuer eine optimale Luftleistung bei geringer Lärmbelästigung. - Vibrationsfreier Lauf: Eine präzise dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 gewährleistet einen ruhigen Betrieb und eine verlängerte Lebensdauer. - Wartungsfrei und Robust: Gedichtete, geraeuscharme Kugellager mit Langzeitschmierung und eine geschlossene Bauweise reduzieren den Wartungsaufwand. Das Gerät bietet hohe Zuverlässigkeit. - Langlebige Konstruktion: Die quadratische Einbauplatte aus zweifach lackiertem, verzinktem Stahlblech bietet Korrosionsschutz und eine robuste Struktur fuer den dauerhaften Einsatz. PRODUKTMERKMALE Polumschaltbarer Drehstrom-Kurzschlusslaeufer-Motor Der 3-Phasen-Drehstrom-Kurzschlusslaeufer-Motor mit Dahlanderwicklung ermöglicht den Betrieb des Ventilators mit zwei unterschiedlichen Drehzahlen und Leistungsstufen. Dies bietet Flexibilität bei der Anpassung des Volumenstroms an wechselnde Anforderungen in industriellen oder gewerblichen Anwendungen. Die geschlossene Bauweise des Motors und wartungsfreie, gedichtete, geraeuscharme Kugellager mit Langzeitschmierung gewährleisten einen zuverlässigen und langlebigen Betrieb mit geringem Wartungsaufwand. Optimiertes Laufrad-Design Das Laufrad des HQD 400/8/4 ist mit sieben profilierten Schaufeln aus hochfestem Thermoplast ausgestattet. Diese sind aerodynamisch optimiert. Diese Konstruktion fuehrt zu einer hohen Luftleistung bei geringem Energieverbrauch und einem niedrigen Betriebsgeräusch. Die dynamische Auswuchtung des Laufrades nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 garantiert einen vibrationsfreien Lauf. Dies unterstuetzt die Langlebigkeit des Geräts und foerdert eine ruhige Arbeitsumgebung. Integrierte Einbauplatte und Einströmdüse Die quadratische Einbauplatte mit angeformter Einströmdüse ist aus verzinktem Stahlblech gefertigt und zweifach in Papyrusweiß lackiert. Diese Bauweise erleichtert die Installation und optimiert die Lufteinströmung in das Laufrad. Dies fuehrt zu einer verbesserten Effizienz und Leistung des Ventilators. Die Materialwahl und die Lackierung gewährleisten eine hohe Korrosionsbeständigkeit. Der Ventilator ist geeignet fuer anspruchsvolle Umgebungen. TECHNISCHE DATEN - Volumenstrom bei 0 Pa: 4.100 m3/h (Hohe Luftleistung) - Maximale Druckerhoehung: 100 Pa (Effektiver Lufttransport) - Foerdermitteldichte: 1,2 kg/m3 (Standardwert fuer Luft) - Foerdermitteltemperatur: -30 bis 60 Grad Celsius (Breiter Anwendungsbereich) - Drehzahl: 690 / 1.390 1/min (Zwei Leistungsstufen durch Polumschaltung) - Aufgenommene Leistung: 0,07 / 0,25 kW (Energieeffizient bei hoher Leistung) - Gewicht: 13 kg (Handlich fuer Installation und Wartung) - Schalleistung: 55 dB(A) (Niedriger Geraeuschpegel) - Schalldruck in 4m: 35 dB(A) (Leiser Betrieb aus der Distanz) Abmessungen - Nennweite: 400 mm (Kompakte Bauweise) Elektrische Eigenschaften - Spannung: 400 / 400 Volt (Drehstromanschluss) - Stromaufnahme: 0,25 / 0,6 Ampere (Anpassbar an Leistungsstufe) - Wechselstrom/Drehstrom: Drehstrom (Standard fuer industrielle Anwendungen) - Frequenz: 50 Hz (Standardnetzfrequenz) - Isolierklasse: B (Sicherheitsstandard) - Schutzart: IP 55 (Schutz gegen Staub und Strahlwasser) EINSATZBEREICHE UND ANWENDUNGSSZENARIEN Der Helios HQD 400/8/4 Axialventilator ist fuer Belüftungsaufgaben in anspruchsvollen Umgebungen geeignet. Er gewährleistet eine effiziente Be- und Entlüftung in: - Industriellen Produktionshallen - Lagerbereichen - Werkstätten Dies trägt zu einer optimalen Luftqualität und Temperatur bei. Dank seiner polumschaltbaren Eigenschaften eignet er sich fuer Anwendungen, die eine flexible Anpassung des Luftvolumenstroms an wechselnde Bedingungen erfordern. Beispiele hierfuer sind: - Prozessabluftsysteme, bei denen die benötigte Lüftungsleistung je nach Produktionsphase variiert - Gewerbebetriebe, die zu unterschiedlichen Tageszeiten verschiedene Belüftungsstärken benoetigen HERSTELLER UND QUALITAET Der Helios HQD 400/8/4 wird von Helios Ventilatoren (Helios GmbH & Co., Lupfenstraße 8, 78056 Villingen-Schwenningen, Deutschland) hergestellt. Helios ist ein bekanntes Unternehmen fuer hochwertige und innovative Produkte. Helios steht fuer deutsche Ingenieurskunst und Qualitaetsstandards. Dieser Ventilator zeichnet sich durch eine geschlossene Bauweise und wartungsfreie, gedichtete, geraeuscharme Kugellager mit Langzeitschmierung aus. Diese garantieren eine lange Lebensdauer und minimale Wartungsanforderungen. Die präzise dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 betont die Produktqualität und Zuverlässigkeit des Herstellers. Der Helios HQD 400/8/4 Hochleistungsventilator bietet Flexibilität und zuverlässige Performance.
