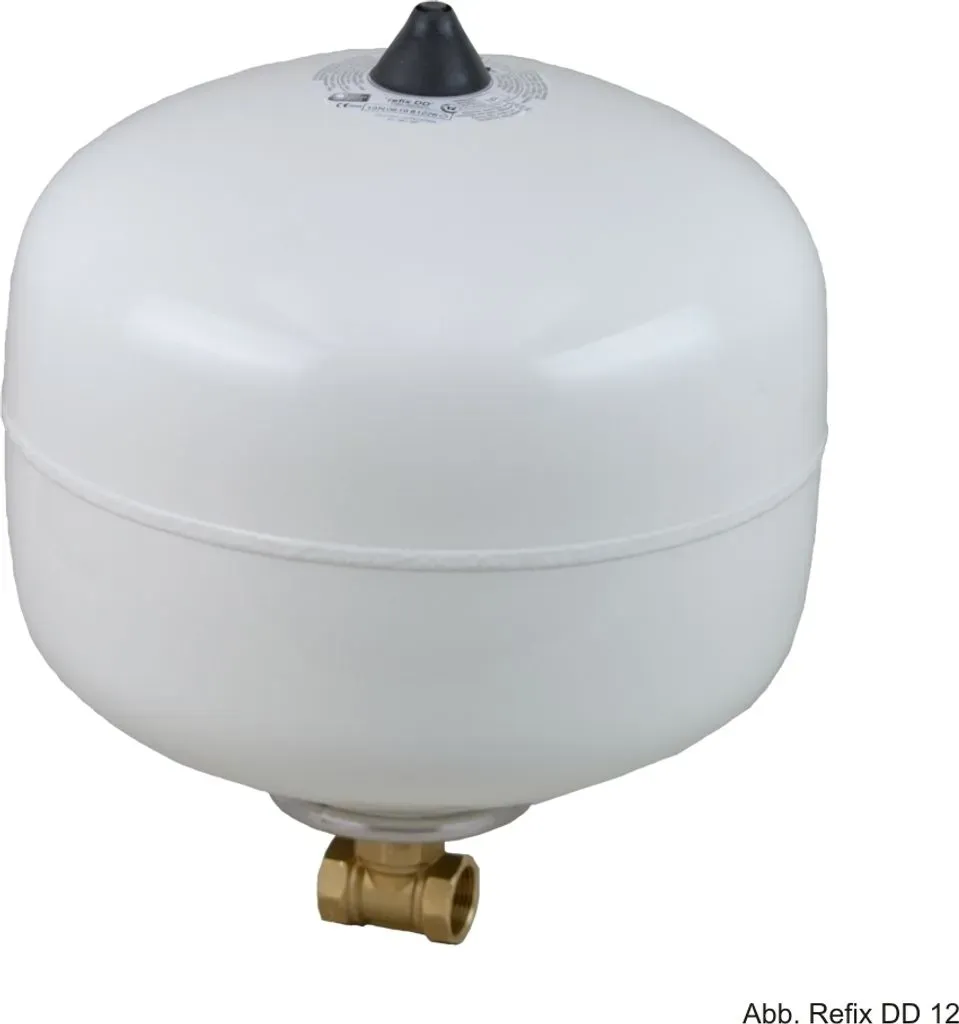

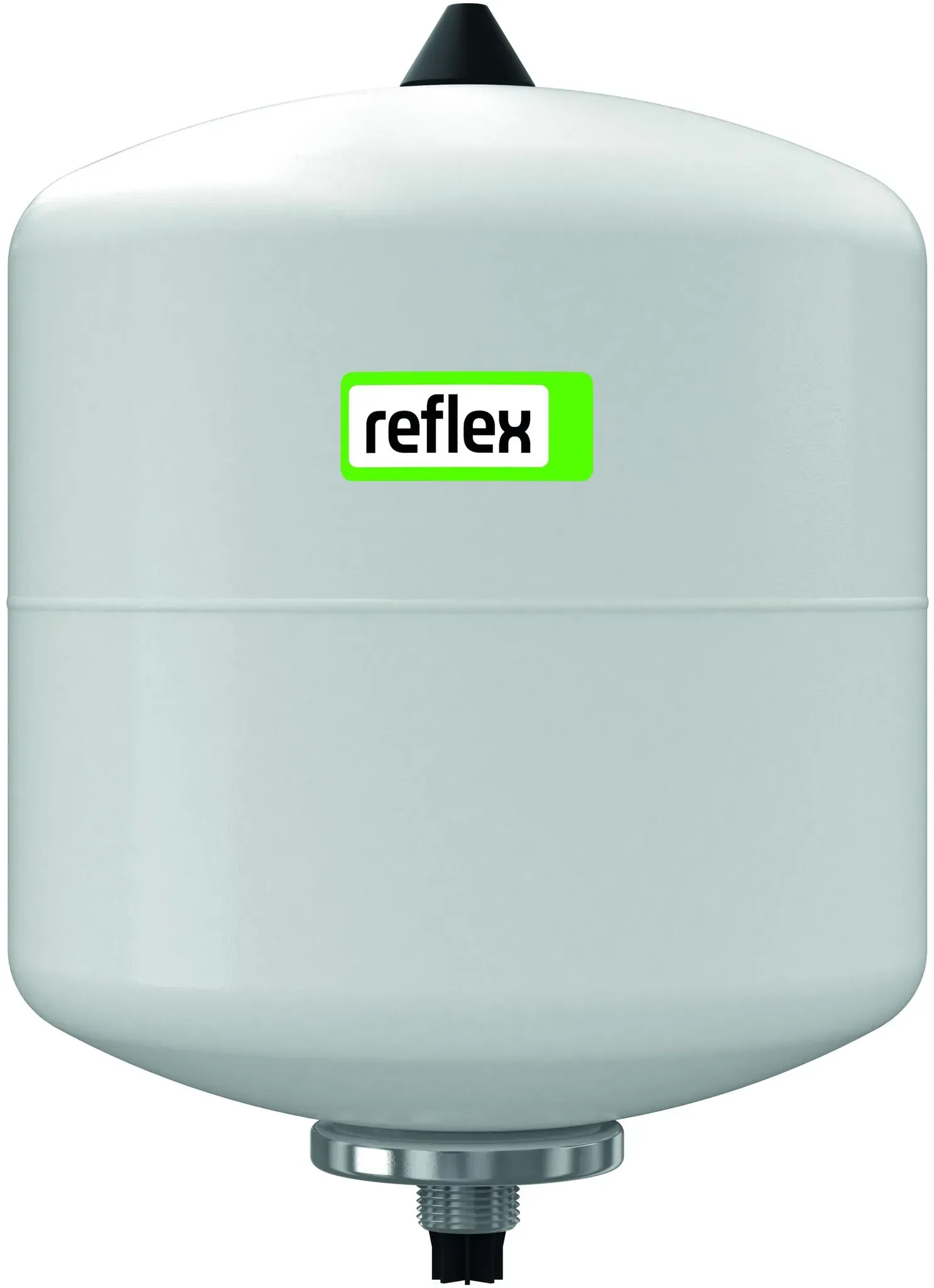

Reflex Reflex, Wasserpumpe, Membran-Druckausdehnungsgefäß Refix DD

Andere

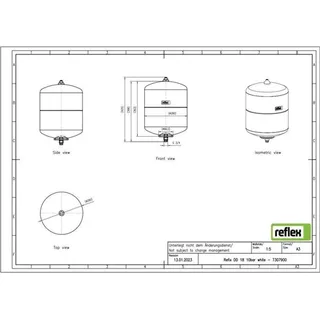

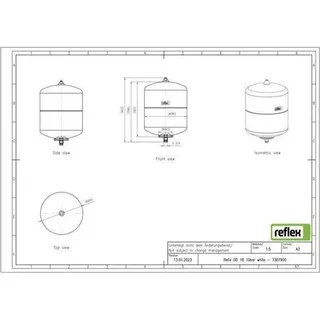

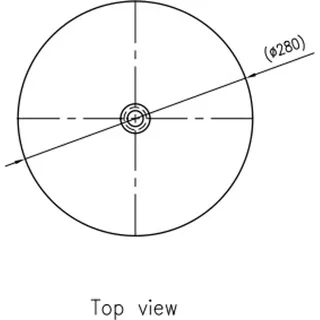

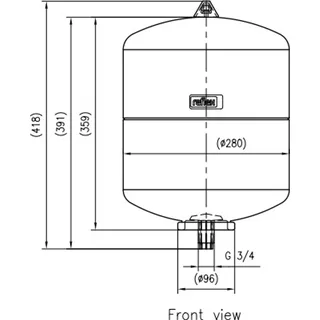

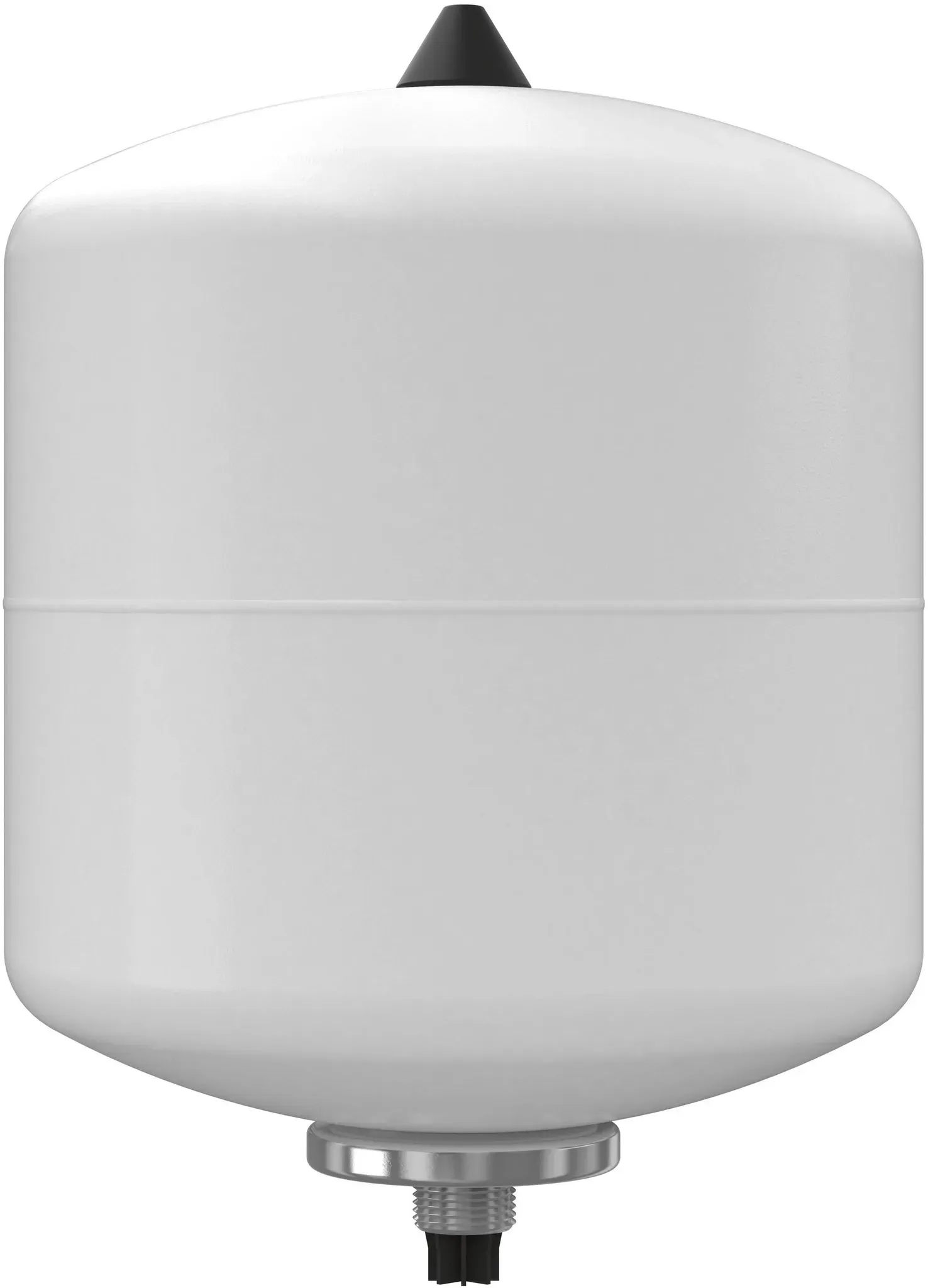

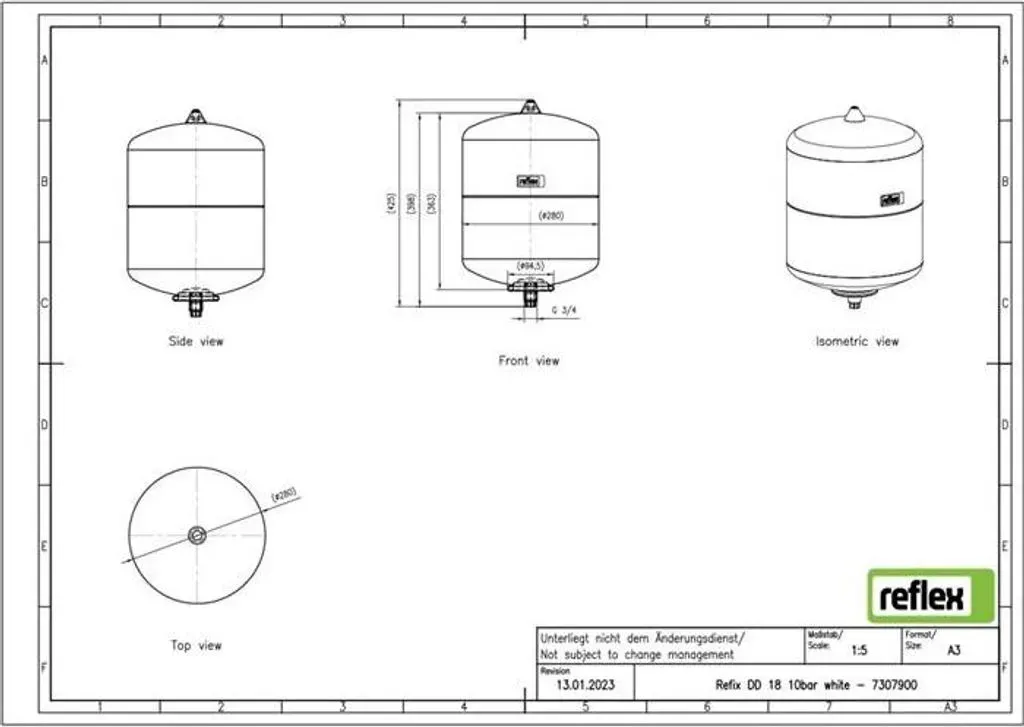

für Trinkwasser-, Druckerhöhungs- und Wassererwärmungsanlagen nach DIN 1988, Anschluss aus Edelstahl, durchströmt mit High-Flow-Durchströmungsstern, Membran nach DIN EN 13831/DIN 4807 T5/KTW-C und W 270, gebaut und geprüft nach DIN 4807 T5, DIN DVGW Reg.-Nr. NW-0411AT2534, Zulassung gem. Richtlinie über Druckgeräte 97/23/EG, außen und innen beschichtet nach KTW-A, Vordruck 4 bar, kombinierbar mit Flowjet Durchströmungsarmatur, bis 70 °C Technische Daten:Werksnummer: 7307900Produktkategorie: AusdehnungsgefässAnschluss: G 3/4"bar: 10Höhe: 420 mmTyp: DD 18Marke: REFLEXDurchmesser: 280Volumen: 18max. Betriebsdruck: 10 barVordruck: 4Gesamthöhe: 418Anschlussgröße: 3/4"Farbe: weiß Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:Werksnummer: 7307900Produktkategorie: AusdehnungsgefässAnschluss: G 3/4"bar: 10Höhe: 420 mmTyp: DD 18Marke: REFLEXDurchmesser: 280Volumen: 18max. Betriebsdruck: 10 barVordruck: 4Gesamthöhe: 418Anschlussgröße: 3/4"Farbe: weiß Bitte beachte: Dekoration nicht im Lieferumfang enthalten. Reflex Membran-Druckausdehnungsgefäß Refix DD 18, weiß, 10 bardurchströmt mit High-Flow-Durchströmungssternwasserberührende Teile korrosionsgeschütztnicht tauschbare Vollmembran nach DIN EN 13831 DIN 4807 T5, KTW-C und W270außen und innen nach KTW-A beschichtetkombinierbar mit Flowjet Durchströmungsarmatur33 Liter mit Befestigungslaschenausschließlich für den Einsatz in Kaltwasserleitungen (bitte die Montage- und Bedienungsanleitung berücksichtigen)Technische EigenschaftenTyp: DD 18Farbe: weißNennvolumen: 18 lMax. Nutzvolumen: 9.8 lMax. zul. Betriebstemperatur: 70 'CMax. zul. Betriebsüberdruck: 10 barGasvordruck werksseitig: 4 barAnschluss WBI: G 3/4"Durchmesser: 280 mmHöhe: 418 mmKippmaß ca.: 503 mmGewicht: 2.8 KGM Durchströmtes Membran· Druckausdehnungsgefäß für Trinkwassererwärmungs· · Wasserversorgungs· und Druckerhöhungsanlagen. Mit Membran nach Elastomerleitlinie und W 270. Außen· und Innenbeschichtung nach KTW·A. Geeignet ausschließlich für Kaltwasseranlagen. Die Durchströmung wird mittels High·Flow Durchströmungsstern und beiliegendem T· Stück 3/4' realisiert Gefäße sind konstruiert und gefertigt nach DIN EN 13831. Gefässe sind geprüft nach DIN 4807 T5. Gefäße mit einem zulässigen Betriebsüberdruck von 10/16 bar mit DIN DVGW Reg.·Nr. NW·0411AT2534. Zulassung gemäß Richtlinie über Druckgeräte 2014/ 68/EU ·Durchströmt mit High·Flow· Durchströmungsstern ·Wasserberührende Teile korrosionsgeschützt ·Nicht tauschbare Vollmembran nach DIN EN 13831 DIN 4807 T5 · KTW·C und W270 ·Außen und innen nach KTW·A beschichtet · Kombinierbar mit Flowjet Durchströmungsarmatur ·33 Liter mit Befestigungslaschen · Ausschließlich für den Einsatz in Kaltwasserleitungen (bitte die Montage· und Bedienungsanleitung berücksichtigen) Hinweis: SVGW geprüft und zugelassen. Eigenschaften: Refix DD, durchströmtes Membran-Druckausdehnungs- gefäß für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungs- anlagen. Gefäße sind gebaut und geprüft nach DIN 4807 T5, DIN EN 13831 bzw. DIN-DVGW (Reg.-Nr.NW 0411AT2534). Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU. - Wasserdurchfluß mittels High-Flow Durchströmungsstern - T-Stück Rp 3/4 bei 8-33L beiliegend - wasserführende Teile korrosionsgeschützt - Membran nach Elastomerleitlinie, W 270 - Außen-/Innenbeschichtung, innen nach KTW-A - kombinierbar mit Reflex Flowjet Durchströmungsarmatur - Typ DD 33 mit Befestigungslasche - ausschliesslich für den Einsatz in Kaltwasserleitungen Typ: DD 18 Nennvolumen: 18 l Nutzvolumen max.: 13,5 l zul. Betriebstemperatur: 70 °C zul. Betriebsüberdruck: 10 bar Gasvordruck werksseitig: 4 bar Durchmesser: 280 mm Höhe: 418 mm Leergewicht: 2,8 kg Systemanschluss: G 3/4 Nennvolumenstrom: - m3/h Farbe: weiß RF7307900 für Trinkwasser- · Druckerhöhungs- und Wassererwärmungsanlagen nach DIN 1988 · Anschluss aus Edelstahl · durchströmt mit High-Flow-Durchströmungsstern · Membran nach DIN EN 13831/DIN 4807 T5/KTW-C und W 270 · gebaut und geprüft nach DIN 4807 T5 · DIN DVGW Reg.- Weitere technische Eigenschaften: · Druckstufe Flansch sonstige· Enddruck 10,00· Inhalt 18,00l· Mit austauschbarer Membran Nein· Mit Füßen Nein· Nenndurchmesser Ausdehnungsanschluss 3/4 Zoll (20)· Platzierung horizontal Nein· Platzierung vertikal Ja· Rohraußendurchmesser Ausdehnungsanschlus 26,90mm· Max. Mediumtemperatur (Dauerbetrieb) 70,00
