Artikelbeschreibung:

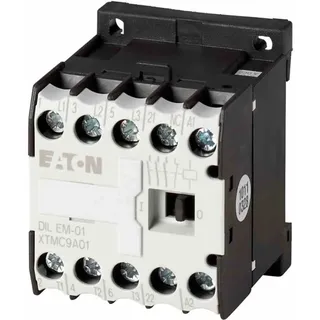

Eaton Leistungsschütz DILEM-01(230V50HZ) Hersteller:Eaton Bezeichnung:Leistungsschütz AC-3/400V:4kW 3p Typ:DILEM-01(230V50HZ) Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V Bemessungssteuerspeisespannung Us bei AC 60 Hz:240 V Bemessungssteuerspeisespannung Us bei DC:0 V Spannungsart zur Betätigung:AC Anzahl der Schließer als Hauptkontakte:3 Anschlussart Hauptstromkreis:Schraubanschluss Betriebsspannung bei AC 50 Hz:24..690 V Betriebsspannung bei AC 60 Hz:24..690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V:22 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V:9 A Bemessungsbetriebsleistung bei AC-3, 400 V:4 kW Bemessungsbetriebsstrom Ie bei AC-4, 400 V:6,59999999 A Bemessungsbetriebsleistung bei AC-4, 400 V:3 kW Bemessungsbetriebsleistung NEMA:3,7 kW Anzahl der Hilfskontakte als Öffner:1 Geeignet für Reiheneinbau:nein Breite:45 mm Höhe:58 mm Tiefe:52 mm Eaton Leistungsschütz DILEM-01(230V50HZ): weitere Details Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: DILE, Kontaktbestückung Ö = Öffner: 1 Ö, Stromart AC/DC: Wechselstrombetätigung Geliefert wird: Eaton (Moeller) Leistungsschütz AC-3/400V:4kW 3p DILEM-01(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015080517955 Leistungsschütz, nach IEC/EN60947, 3 polig, mit Schraubanschlüssen, mit max 4 Kontakte erweiterbar, mit 1 Hilfsschalter als zwangsgeführter Kontakt, Schraub und Schnappmontage, Ui 690V, Schutzart IP20, fingersicher nach VDE 0106 T. Technische Details: NameWertTypeDIL EM-01 051795Hersteller Artikelnummer051795Bemessungssteuerspeisespannung bei AC 50 Hz230 VBemessungssteuerspeisespannung bei AC 60 Hz240 VBemessungssteuerspeisespannung bei DC0 VSpannungsart zur BetätigungACAnzahl der Öffner als Hauptkontakte0Anzahl der Schließer als Hauptkontakte3Anschlussart HauptstromkreisSchraubanschlussBemessungsbetriebsstrom Ie bei AC-1, 400 V22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V9 ABemessungsbetriebsleistung bei AC-3, 400 V4 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V6,6 ABemessungsbetriebsleistung Ie bei AC-4, 400 V3 kWBemessungsbetriebsleistung NEMA3,7 kWAnzahl der Hilfskontakte als Schließer0Anzahl der Hilfskontakte als Öffner1Geeignet für Reiheneinbaunein 3-polig + HilfskontaktLeistung: 4 kWBemessungsbetriebsstrom: 9 A Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leistungsschütz AC-3/400V:4kW 3p DILEM-01(230V50HZ) Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 ... 230V, Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 ... 240V, Bemessungssteuerspeisespannung Us bei DC 0V, Spannungsart zur Betätigung AC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9A, Bemessungsbetriebsleistung bei AC-3, 400 V 4kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V 6,6A, Bemessungsbetriebsleistung bei AC-4, 400 V 3kW, Bemessungsbetriebsleistung NEMA 3,7kW, Anzahl der Hilfskontakte als Schließer 0, Anzahl der Hilfskontakte als Öffner 1, Anschlussart Hauptstromkreis Schraubanschluss, Anzahl der Öffner als Hauptkontakte 0, Anzahl der Schließer als Hauptkontakte 3, Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller Beschreibung Leistungsschütz DILEM Mit dem DILEM können Motoren bis 4 kW zuverlässig gesteuert werden. Kompakte Abmessungen für kleine Einbauräume. Technische Daten: Ausführung: 3-polig Betätigungs-Spannung: 230 V/AC 50 Hz/240 V/AC 60 Hz Kontaktart: 1 Öffner Leistung: 4 kW Typ: DILEM-01(230V50HZ,240V60HZ) Eaton DILEM-01(230V50HZ,240V60HZ) - Schütz - Schwarz - Weiß - IP20 - 45 mm - 52 mm - 58 mm (051795)
